איך מודדים צילינדר לדלת: מדריך מדידה מדויק

האנטומיה של צילינדר אירופאי: ארבעה חלקים שקובעים את המידה

רוב דגמי הצילינדר בקטלוג שלנו הם בפרופיל אירופאי, שנקרא גם DIN: חתך בצורת טיפה, עיגול למעלה וזנב צר למטה. הגוף בנוי משני צדדים, ובכל צד חריץ מפתח או כפתור. באמצע הגוף יש חריץ שבו מסתובב הזיז, החלק שבולט מהצילינדר כשמסובבים את המפתח ודוחף את מנגנון המנעול. מתחת לזיז, בזנב, יש חור עם תבריג. לתוכו נכנס בורג הקיבוע, שמגיע מקצה הדלת דרך חזית המנעול ומחזיק את הצילינדר במקומו. Yale מגדירה אותו בורג M5.

המידה של הצילינדר מתחילה במרכז החור הזה. Yale מגדירה את מידה A כמרחק ממרכז הבורג לקצה החיצוני, ואת B כמרחק לקצה הפנימי; צילינדר 30/40 הוא 30 מ״מ לצד אחד, 40 מ״מ לצד השני ו־70 מ״מ בסך הכול. ספקים ישראליים רושמים לעיתים קרובות את אותו צילינדר אחרת: 35+10+25. המספרים הקיצוניים הם אורך הגוף בכל צד עד שפת הזיז, וה־10 הוא אזור הזיז. כדי לעבור מרישום כזה ל־A/B מוסיפים 5 מ״מ לכל צד, כי הבורג יושב באמצע אזור הזיז.

הזיז עצמו מגיע בשתי צורות עיקריות. זיז לשון הוא לשונית אחת שמסתובבת ודוחפת את הבריח. זיז גלגל הוא גלגל שיניים שמשתלב בגלגל במנגנון, והוא נפוץ במנעולים רב־בריחיים של דלתות פלדה. בקטלוג שלנו יש צילינדרי ביטחון באותו אורך בדיוק בשתי הגרסאות, ולכן סוג הזיז הוא חלק מההזמנה בדיוק כמו המידה. צילינדר עם זיז לא מתאים ייכנס למנעול ולא יפעיל אותו.

גם מיקום הזיז משנה. במנעולים מסוימים הזיז צריך לנוח בזווית מסוימת כדי לאפשר פונקציות של המנעול. ABLOY, למשל, מציינת שבסדרת NOVEL הזיז מתכוונן לשמונה מצבים שונים לפי סוג המנעול. בצילינדר החלופי מוודאים שהזיז נח באותה זווית כמו בצילינדר הישן, ואם לא, בודקים שהמנעול נועל ופותח עד הסוף כשהדלת פתוחה.

איך מוציאים צילינדר בלי לתקוע אותו

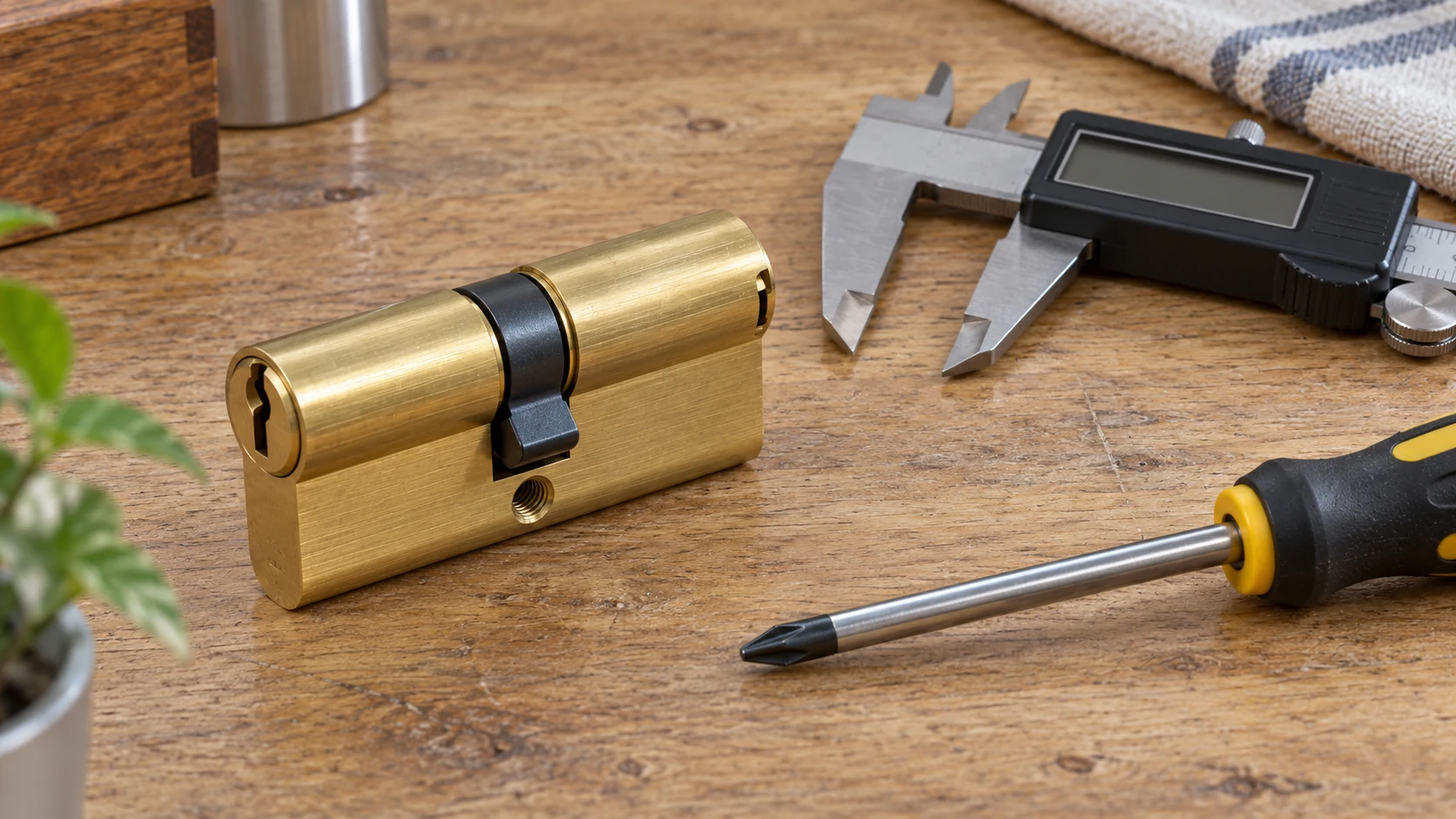

המדידה המדויקת ביותר היא על צילינדר שהוצא מהדלת: מניחים אותו על שולחן, מעמידים את אפס הסרגל או הקליבר על מרכז חור הבורג וקוראים את שני הצדדים. ההוצאה עצמה פשוטה, בתנאי שעושים אותה בסדר הנכון ותמיד כשהדלת פתוחה. דלת כניסה שנטרקת כשהצילינדר בחוץ עלולה להשאיר אתכם מבחוץ, בלי חור מפתח לפתוח בו.

בקצה הדלת, על חזית המנעול, מחפשים בורג בקו אחד עם הצילינדר, בדרך כלל מעט מתחתיו. משחררים אותו עד הסוף ומניחים בצד; הוא יחזור לאותו מקום. מכניסים את המפתח ומסובבים מעט, עד שהזיז מתיישר עם גוף הצילינדר ונעלם בתוך הפרופיל. בהוראות ההתקנה של Mul-T-Lock זה הצעד הראשון: לסובב מעט עד שהזיז מיושר עם בית הצילינדר. במצב הזה מושכים את הצילינדר החוצה בעזרת המפתח, בתנועה ישרה.

אם הצילינדר לא זז, הזיז עדיין לא מיושר. מסובבים את המפתח עוד כמה מעלות לכל כיוון תוך משיכה עדינה, ולא מכים בפטיש ולא מושכים בצבת. Mul-T-Lock כותבת במפורש שלא משתמשים בפטיש גם בהכנסה. כשהמפתח לא מסתובב, הצילינדר שבור או שהמנגנון תקוע, וזה כבר מצב שדורש מנעולן.

בדלתות פלדה עם מנעול רב־בריחי וזיז גלגל, הצילינדר משתלב בגלגל השיניים של המנגנון. כאן חשוב במיוחד לשחרר את הבורג עד הסוף ולמשוך רק כשהמפתח מסתובב בחופשיות. אם יש התנגדות, עוצרים: נזק לגלגל השיניים של המנעול יקר יותר מהצילינדר כולו.

• הדלת פתוחה ומקובעת לפני שמתחילים.
• הבורג בקצה הדלת, בקו הצילינדר, משתחרר עד הסוף.
• המפתח מסתובב מעט עד שהזיז מיושר עם הגוף.
• מושכים בעזרת המפתח, בלי פטיש ובלי צבת.
• בהרכבה חוזרת: מכניסים ביד, מהדקים את הבורג בלי כוח ובודקים נעילה ופתיחה כשהדלת פתוחה.

מודדים כל צד בנפרד, ולמה הצדדים לא שווים

המדידה עצמה היא שתי קריאות ממרכז הבורג: אחת לקצה החיצוני ואחת לקצה הפנימי. מעגלים למילימטר שלם ורושמים מיד איזו קריאה שייכת לחוץ. אם הצילינדר בדלת ואין אפשרות להוציא אותו, אפשר להניח סרגל לאורך קצה הדלת, לאפס אותו במרכז הבורג ולקרוא את המרחק לפני הצילינדר בכל צד. זו מדידה טובה לבדיקה ראשונית; לפני הזמנה של מידה חריגה עדיף למדוד את הצילינדר בחוץ.

הצדדים שונים משום שהדלת עצמה אינה סימטרית. המנעול יושב לרוב באמצע עובי הדלת, אבל מה שמותקן על הפנים שונה: בחוץ מגן צילינדר, שהוא לוחית פלדה עבה שמקיפה את הצילינדר ומגינה עליו, ובפנים רוזטה דקה או לוחית ידית. ASSA ABLOY מסבירה את זה בכרטיס המדידה שלה: כל מידה היא חצי עובי הדלת, מאמצע הבריח או מבורג הקיבוע, ועוד עובי הפרזול באותו צד. בקטלוג שלנו 43% מהמידות שהחלוקה שלהן רשומה הן אקצנטריות, כלומר צד אחד ארוך מהשני.

זו בדיוק הסיבה שאורך כולל אינו מידה. 5 מתוך 11 האורכים הכוללים בקטלוג נמכרים ביותר מחלוקה אחת: 70 מ״מ קיים כ־35/35 וכ־30/40, ו־120 מ״מ קיים בשלוש חלוקות. מי שמזמין 70 מ״מ לדלת שצריכה 30/40 ומקבל 35/35 יגלה שהצילינדר בולט 5 מ״מ מצד אחד, מעבר לכלל 3 המ״מ, וחסר 5 מ״מ בצד השני.

שימו לב גם לכיוון. צילינדר אקצנטרי עם מפתח משני הצדדים אפשר להפוך ולהכניס עם הצד הארוך פנימה או החוצה, ולכן 30/40 ו־40/30 הם אותו מוצר. בצילינדר עם כפתור זה לא עובד: הכפתור צריך להיות בפנים, ולכן בקטלוג יש גרסאות נפרדות עם כפתור בצד הקצר ועם כפתור בצד הארוך. ברישום של ספקים, הספרה הראשונה מציינת בדרך כלל את הצד החיצוני, אבל המנהג הזה לא אחיד; כתבו תמיד במפורש: חוץ 40, פנים 30.

כמה הצילינדר צריך לבלוט: כלל 3 המ״מ

המידה הנכונה בצד החיצוני אינה המידה של הצילינדר הישן אלא המידה שמשאירה את הצילינדר בקו אחד עם פני המגן, או בולט ממנו מעט. Mul-T-Lock רושמת בהוראות ההתקנה שלה בליטה מרבית של 3 מ״מ, ו־ASSA ABLOY מדגישה בכרטיס המדידה שהצילינדר לא יבלוט יותר מ־3 מ״מ. המספר הזה אינו עניין אסתטי.

צילינדר בולט הוא ידית אחיזה לפורץ. בשיטה שנקראת שבירת צילינדר (Lock snapping) מפעילים כוח על החלק הבולט, שוברים את הצילינדר לשניים ומסירים את החצי החיצוני כדי להגיע למנגנון. הנקודה החלשה היא אזור חור הבורג, שבו החתך של הגוף הדק ביותר. רשות מקומית בבריטניה, במסגרת המלצות למניעת פריצות, מדגישה שצילינדר צריך להימדד כראוי ולא להיות מותקן כשהוא בולט מהדלת או מהידית. ככל שפחות צילינדר נגיש מבחוץ, כך קשה יותר לתפוס אותו.

בפועל, מודדים את המרחק ממרכז הבורג אל פני המגן החיצוני ובוחרים את מידת A שגדולה ממנו ב־0 עד 3 מ״מ. מכיוון שרוב המידות מתקדמות ב־5 מ״מ, לפעמים אין מידה שנופלת בדיוק בחלון. אם פני המגן נמצאים 31 מ״מ מהבורג, מידה 35 תבלוט 4 מ״מ ומידה 30 תשקע מילימטר אחד. במצב כזה מעדיפים את הקצרה, ובודקים שהמפתח נכנס עד הסוף ומסתובב בלי שראשו ייגע במגן.

בצד הפנימי השיקול אחר. הצד הזה אינו חשוף לתקיפה מבחוץ, ולכן הוא סופג את ההפרש כשצריך מידה ארוכה יותר. עדיין, צילינדר שבולט הרבה בפנים נתפס בבגדים ובתיקים, ובכפתור קצר מדי הכפתור נוגע ברוזטה ולא מסתובב בנוחות. צילינדר קצר מדי בכל צד הוא בעיה מהכיוון ההפוך: המפתח לא נכנס עד הסוף, וזה שוחק את המנגנון ואת המפתח.

מדידה כשאין צילינדר בדלת, ומה מיוחד בדלתות פלדה

בדלת חדשה, במנעול שהוחלף או כשהצילינדר הישן אבד, מחשבים את המידה מהדלת. הנוסחה זהה לזו שבכרטיס המדידה של ASSA ABLOY: המרחק ממרכז חור הבורג במנעול אל פני הדלת, ועוד עובי הפרזול שיותקן באותו צד. מודדים את המרחק מחזית המנעול, בקצה הדלת, ממרכז חור הבורג לכל פני הדלת, כי המנעול לא תמיד יושב בדיוק באמצע העובי.

דוגמה: דלת בעובי 50 מ״מ, המנעול באמצע, כלומר 25 מ״מ לכל צד. בחוץ יותקן מגן צילינדר בעובי 13 מ״מ, ובפנים רוזטה של 3 מ״מ. בחוץ מתקבל 38 מ״מ, ולכן A הוא 40, עם בליטה של 2 מ״מ. בפנים מתקבל 28 מ״מ, ולכן B הוא 30, שוב 2 מ״מ. ההזמנה היא 30/40, או 35+10+25 ברישום של ספקים ישראליים, וזו בדיוק החלוקה הנפוצה ביותר באורך 70 מ״מ בקטלוג שלנו.

כשמגן הצילינדר עדיין לא הותקן, מזמינים אותו קודם או לפחות יודעים את העובי שלו. ASSA ABLOY מציינת שכדי להזמין מגן צריך לדעת את עובי עלה הדלת ואת בליטת הצילינדר הקיים, כלומר המגן והצילינדר מתוכננים יחד. מי שקונה צילינדר לפני שבחר מגן מנחש חצי מהמשוואה.

בדלתות פלדה הנפוצות בישראל, שרבים קוראים להן פשוט פלדלת, התמונה צפופה יותר. רב־בריח מציינת שצילינדר DYNAMIC שלה, באורך 76 מ״מ עם גלגל שיניים שאינו במרכז, מתאים לרוב דלתות הפלדה המותקנות בארץ. בקטלוג שלנו 21 מתוך 32 וריאציות של צילינדרי ביטחון הן באורך 76 מ״מ, ובכל מקום שבו החלוקה רשומה היא 33/43. זו נקודת פתיחה מצוינת, לא תחליף למדידה: מגן חיצוני עבה, חיפוי עץ או דלת שהוחלפה בה ידית משנים את המידה.

כפתור, חצי צילינדר, אובלי ו־RIM: מה משתנה במדידה

בצילינדר עם כפתור, שבו מסובבים ביד מבפנים במקום מפתח, מודדים את צד הכפתור עד קצה גוף הצילינדר, בנקודה שבה הכפתור מתחיל, ולא עד קצה הכפתור. כך בנויות גם הטבלאות בקטלוג: אותן מידות בדיוק מופיעות בגרסת מפתח־מפתח ובגרסת כפתור. בצילינדר אקצנטרי עם כפתור בוחרים גם באיזה צד הכפתור, הקצר או הארוך, לפי הצד שפונה פנימה. בדלת עם זכוכית או חלון קרוב שדרכם אפשר להושיט יד לכפתור, מפתח משני הצדדים הוא הבחירה הבטוחה יותר.

חצי צילינדר הוא צילינדר עם חריץ מפתח בצד אחד בלבד, לשערים, ארונות ומנעולים שנפתחים מצד אחד. הצד השני הוא שארית קצרה שנושאת את הזיז. מודדים את הצד הארוך ממרכז הבורג אל פני המפתח; בכל חצאי הצילינדר האירופאיים בקטלוג שלנו שהחלוקה שלהם רשומה, הצד הקצר הוא 10 מ״מ, והמידות הן 31/10 ו־40/10 (41 ו־50 מ״מ בסך הכול). יש גם חצי צילינדר מתכוונן באורך 40, שמיועד לאותם מנעולים חד־צדדיים.

צילינדר אובלי, המכונה גם סקנדינבי, הוא בפרופיל אליפסה מוארכת ולא בצורת טיפה. הוא נפוץ בחלק מהמנעולים לדלתות צרות, למשל דלתות אלומיניום, ואינו מתחלף בצילינדר אירופאי ולהפך. במדידה שום דבר לא משתנה: ממרכז הבורג לכל צד. בקטלוג שלנו הצילינדר האובלי המלא מגיע במידה אחת, 54 מ״מ (22+10+22, כלומר 27/27), וחצי האובלי ב־37 מ״מ.

צילינדר RIM עגול ומפעיל מנעול שמותקן על פני הדלת מבפנים, ולכן אין בו בורג קיבוע מרכזי ואין A/B. מה שקובע הוא עובי הדלת: מוט חיבור שטוח עובר דרכה ונחתך לאורך. בהוראות ההתקנה של Yale המוט מקוצר כך שיבלוט 4 מ״מ מעבר לפני הדלת. צילינדר ה־RIM של ISEO בקטלוג מוגדר לדלת בעובי של עד 85 מ״מ. צילינדר KIK שיושב בתוך ידית כפתור נמדד לפי קוטר, 14 או 16 מ״מ, ולפי דגם הידית.

שבע טעויות מדידה שחוזרות שוב ושוב

טעות מדידה מתגלה רק כשהצילינדר החדש כבר בדלת: בולט, שקוע, או לא מפעיל את המנעול. לעיתים קרובות המדידה עצמה נכונה, אבל רק חלק מהפרטים נמסר בהזמנה. אלה הטעויות שכדאי לבדוק מולן לפני שמזמינים.

• מדידה מקצה הזיז או מקצה החריץ במקום ממרכז חור הבורג. הטעות היא בדיוק 5 מ״מ לכל צד.
• הזמנה לפי אורך כולל בלבד. ב־5 מתוך 11 אורכים בקטלוג יש יותר מחלוקה אחת.
• העתקת המידה של צילינדר ישן שכבר בלט מדי, במקום מדידה עד פני המגן.
• מדידה לפני התקנת מגן צילינדר או ידית חדשים.
• קריאה הפוכה של הצדדים בצילינדר עם כפתור, ונחיתה של הכפתור בחוץ.
• התעלמות מסוג הזיז: לשון וגלגל באותו אורך אינם מתחלפים.
• החלפה בין פרופיל אובלי לאירופאי, או בין חצי צילינדר למלא.
