דלת אש: איזה פרזול חייב להיות עליה, ומה אסור להתקין

דלת אש היא מכלול שנבדק יחד, לא דלת רגילה עם פרזול חזק

בתקנות התכנון והבנייה (בקשה להיתר, תנאיו ואגרות), בפרט 3.1.1.1 בתוספת השנייה, ‘דלת אש’ מוגדרת כדלת עמידת אש למשך זמן שיציין עורך הבקשה ושלא יקטן מ־30 דקות, שמתאימה לת״י 1212 חלק 1 לדלתות אש סובבות. לדלתות הזזה חל ת״י 1212 מ־1988, ‘דלתות אש: עמידות אש’. בחדרי מדרגות המשמשים מוצא בטוח, פרט 3.3.1.2(ג) קובע עמידות של 30 דקות לפחות בהתאם לת״י 1212.

ת״י 1212 הוא סדרה. מכון התקנים מפרסם את חלק 1 לדלתות אש סובבות (2003, אושר מחדש ב־2013), את חלק 3 לדלתות עשן (2018) ואת חלק 4 להתקנה של דלתות אש סובבות (2005, אושר מחדש ב־2014), שכולל בדיקות במהלך ההתקנה ואחריה. המכון מפעיל גם בדיקות התקנה באתרים לצד פיקוח על מפעלים ומעבדה. המשמעות לפרזול פשוטה: ההתקנה היא חלק מהמכלול, ומי שמחליף רכיב בלי לחזור לתעודה משנה את מה שנבדק.

המבחן מתבצע על דלת שלמה בתנור, עם הצירים, המחזיר, המנעול והאטמים שהיצרן הגדיר. תעודה לתצורה אחת אינה חלה על תצורה אחרת, וגם לא על אותה דלת אחרי שנוסף לה פרזול. לכן השאלה הראשונה בכל עבודה בדלת אש אינה ‘איזו ידית יפה’, אלא ‘מה כתוב בתעודה של הדלת הזו’.

הצעד הראשון בכל מבנה הוא למצוא את התווית או את תו התקן שעל הכנף ולצלם אותם. בהנחיות הבריטיות לבדיקת דלתות אש התווית נמצאת בחלק העליון של הכנף, ולעיתים בצד. בלי סימון הסמכה אי אפשר לדעת שמדובר בדלת אש אמיתית, ובמקרה כזה כל השאלות על הפרזול נשארות פתוחות.

ספרה 4: המקום שבו כל רכיב מצהיר שהוא מתאים לדלת אש

כל רכיב פרזול אירופי נושא קוד סיווג של ספרות, והקודים בנויים באותו שלד. בחמישה תקנים הספרה הרביעית היא ההצהרה על אש. בצירים לפי EN 1935 הקוד בן שמונה ספרות: קטגוריית שימוש (1 עד 4), עמידות (3, 4 או 7, כלומר 10,000, 25,000 או 200,000 מחזורים), משקל כנף הבדיקה (ספרה 0 היא 10 ק״ג, 4 היא 80 ק״ג, 5 היא 100, 6 היא 120 ו־7 היא 160), אש, בטיחות, קורוזיה, אבטחה ודרגת הציר, מ־1 עד 14.

במנעולים לפי EN 12209 הקוד בנוסח 2003 בן 11 ספרות, והספרה הרביעית היא 0 או 1. בידיות לפי EN 1906 הקוד בן שמונה ספרות והספרה הרביעית עוסקת באש. במחזירים לפי EN 1154 הקוד בן שש ספרות והספרה הרביעית היא 0 או 1, כפי שמפורט במדריך על בחירת מחזיר דלת. בבר בהלה לפי EN 1125 הקוד בן עשר ספרות, והספרה הרביעית היא 0, A (דלת עשן) או B (אש ועשן), כפי שמפורט במדריך על ידית בהלה.

מה ספרה 1 אומרת? שהרכיב תוכנן לשימוש בדלת אש ועשן שנבדקה לפי EN 1634-1, בכפוף להערכת התרומה שלו לעמידות הדלת. את משך העמידה בפועל אפשר לקרוא רק בדוח בדיקה נפרד של הדלת. כלומר ספרה 1 היא כרטיס כניסה, לא דירוג. ציר, מחזיר, מנעול וידית עם ספרה 1 לא הופכים דלת לדלת אש. הם רק מוכיחים שהם בני אותו מכלול שנבדק.

ברכישה זה אומר דבר אחד: בקשו את הקוד המלא או את הצהרת הביצועים, וקראו את הספרה הרביעית. בציר בוחרים גם דרגה שמשקל הבדיקה שלה אינו נמוך ממשקל הכנף. אותה רשימה מסבירה את הנתון הבולט בקטלוג שלנו: אף פריט מבין 105 אינו מציין EN 12209, EN 1906 או EN 1935, ולכן את הקוד של מנעול או של ידית מבקשים מהספק לפני ההזמנה.

• צירים, EN 1935: 8 ספרות. ספרה 4: 0 לא מתאים, 1 מתאים.
• מנעול, EN 12209: 11 ספרות בנוסח 2003. ספרה 4: 0 או 1.
• ידית, EN 1906: 8 ספרות. ספרה 4: אש.
• מחזיר, EN 1154: 6 ספרות. ספרה 4: 0 או 1.
• בר בהלה, EN 1125: 10 ספרות. ספרה 4: 0, A או B.

ציר, מחזיר, מנעול וידית: מה בודקים בכל אחד

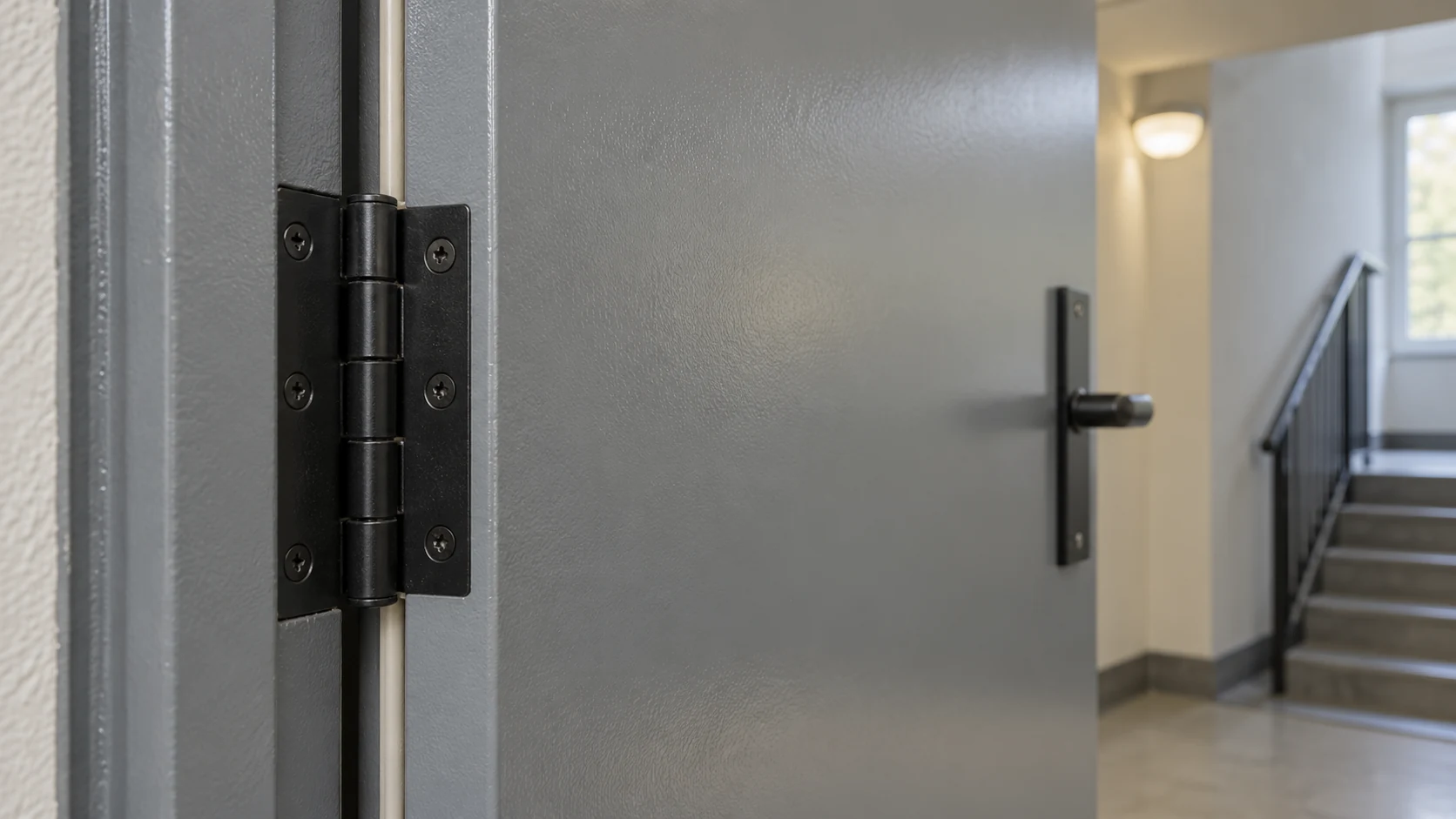

צירים: בדלת אש יש שלושה צירים לפחות, כך מנחים בדיקת חמשת השלבים הבריטית ו־Allegion במאמר ב־PBC Today. כולם מאותו סוג, מסומני CE לפי EN 1935 עם 1 בספרה הרביעית, ומחוברים בכל הברגים שלהם. בורג חסר או ציר שהוחלף בציר רגיל מחליש את המכלול בדיוק במקום שבו הכנף נושאת את משקלה. כשהתעודה דורשת רפידות אינטומסנטיות מתחת לצירים, הן נשארות במקום.

מחזיר דלת: המחזיר הוא הרכיב שמשאיר את הדלת סגורה, ולכן הוא הרכיב שנפגע ראשון. דלת אש דורשת מחזיר בגודל EN 3 לפחות, עם 1 בספרה הרביעית, ובלי עצר מכני. את כללי הבחירה והתנאים עברנו במדריך על בחירת מחזיר דלת. בקטלוג שלנו 11 מתוך 46 מחזירים מסומנים לדלת אש, כולם של Dorcas ו־ISEO. בדיקה אחרי ההתקנה: הדלת נסגרת מכל זווית ולשונית המנעול נכנסת לנגדית בלי עזרה.

מנעול: מנעול דלת אש הוא בדרך כלל מנעול חבוי בתוך עובי הכנף, עם לשון שננעלת בנגדית בכל סגירה. המנעול נבחר לפי הספרה הרביעית ב־EN 12209 ולפי השקע הקיים: אותו בקסט ואותה חזית, בלי להרחיב את השקע. לפי Allegion, מנעול ולשון חייבים להתאים למכלול שנבדק, ורכיב שאינו תואם אינו מוחלף בו גם אם הוא נכנס פיזית. בקטלוג שלנו ארבעה מנעולי דלת אש, ומהם רק קומפקט 8 מציין סימון CE בנתוני הספק.

בצד הציבורי של המנעול התקנות קובעות עוד דבר: פרט 3.2.1.13(א) מחייב שדלת בדרך מוצא תיפתח מכיוון המילוט בלי מפתח נשלף. בחדר מדרגות שמשרת יותר מארבע קומות, פרט 3.2.1.14 מחייב שכל דלת תאפשר חזרה לבניין, ומתיר מערכת נעילה שמונעת חזרה רק בתנאים מפורטים, למשל שחרור אוטומטי כשמערכת גילוי אש ועשן מופעלת.

ידית ובר בהלה: ידית לדלת אש נבחרת לפי EN 1906 ומורכבת על הקידוח המקורי, והשלט מכסה אותו. בקטלוג שלנו חמש ידיות בקטגוריית דלתות אש, ואף אחת מהן אינה מציינת EN 1906 בנתוני הספק. בדלת יציאה מחליפים את הידית בבר בהלה לפי EN 1125 עם B בספרה הרביעית ובר שנבדק עם המנעול שבדלת, כפי שמפורט במדריך על ידית בהלה.

• צירים: שלושה לפחות, אותו סוג, כל הברגים במקום.
• מחזיר: EN 3 לפחות, ספרה 4 = 1, בלי עצר מכני.
• מנעול: ספרה 4 = 1 ושקע שלא הורחב.
• ידית: מורכבת על הקידוח המקורי.

אטמים, פערים, זיגוג ושלט: הפרטים שמחזיקים את הדלת

אטם אינטומסנטי הוא פס שמתנפח בחום ואוטם את הפער בין הכנף למשקוף כשהדלת נחשפת לאש. הוא יושב בחריץ בקצה הכנף או במשקוף, והתעודה קובעת איפה ומה גודלו. אטם עשן, שנדרש בדלת עשן לפי ת״י 1212 חלק 3 (FD30S ו־FD60S בסימון הבריטי), הוא פס גמיש שחוסם מעבר עשן. אטם קרוע, חסר או צבוע לא מתנפח כמו שנבדק. מי שצובע דלת צובע סביב האטם, ולא עליו.

בהנחיות הבריטיות לבדיקה (Fire Door Safety Week) הפער בצדדים ובראש הוא פחות מ־4 מ״מ בעקביות, ומתחת לכנף עד 8 מ״מ, תלוי בדלת. מאמר Allegion מדבר על 2 עד 4 מ״מ בצדדים ובראש, ועל 3 מ״מ לכל היותר בתחתית של דלת עם הגנת עשן. אלה נתוני התייחסות. הטווח המדויק לדלת שלכם כתוב בתעודה שלה. כלל מעשי: אם רואים אור מתחת לדלת או אם הפער משתנה לאורך הצד, משהו זז.

זיגוג: בדרך מוצא תקנות הבנייה דורשות צוהר בדלת אש, פרט 3.2.1.27: שטח מזוגג של 0.15 מ״ר לפחות ותחתית הצוהר בגובה 80 ס״מ לפחות מהרצפה. הדרישה לא חלה על חדרים טכניים, חדרי שירות ומחסנים. הזכוכית, הפסים והאטם שלה הם חלק מהתעודה, ולכן החלפת שמשה שבורה נעשית בזכוכית עמידת אש מאותו סוג, ולא בזכוכית רגילה.

שלט: פרט 3.2.18.1(ד) קובע שעל דלת אש של חדר מדרגות מוגן, שאינה בקומת הכניסה, יותקן שלט קבוע בצד המבואה הקומתית עם המילים ״דלת אש! החזק סגורה!״, בירוק על רקע לבן, בגובה אותיות של 3 ס״מ לפחות ועובי של 7 מ״מ לפחות, במרכז הדלת בגובה 1.50 מ׳ מהרצפה. בקומת הכניסה, או במקום בולט לידה, מתווסף שלט נוסף עם הנחיות על סגירת הדלתות ועל איסור נעילה או חסימה (פרט 3.2.18.1(ה)).

החריג: ההוראות על השלטים אינן חלות על דלתות אש שמצבן הרגיל פתוח, כשהן מצוידות בסגירה אוטומטית לשעת שריפה ואושרו בידי רשות הכבאות כדלתות פתוחות (פרט 3.2.18.1(ו)). הציטוטים בפרק הזה לקוחים מנוסח נבו של התקנות.

להחזיק פתוחה רק במגנט: החזקה פתוחה ודלת כפולה

הכלל בתקנות פשוט: דלת שנדרשת להיות סגורה מצוידת במחזיר ולא תקובע במצב ‘רגיל פתוח’ (פרט 3.2.1.22(ב)). כל טריז, עצר או חבל שמחזיקים דלת אש פתוחה מפרים אותו, גם אם נראה שזה רק לכמה דקות של פינוי אשפה או הכנסת ציוד.

כשצורכי תפעול מחייבים דלת פתוחה ביום, פרט 3.2.1.22(ג) מתיר מנגנון החזקה, בחלק בניין שאינו מכיל חומרים מסוכנים, בחמישה תנאים יחד: הדלת נסגרת מעצמה כשהמנגנון מתנתק, אפשר לנתק אותו ידנית, מערכת גילוי אש ועשן לפי ת״י 1220 חלק 3 מנתקת אותו אוטומטית, הפסקת חשמל מנתקת אותו והדלת נסגרת, והפעלת מנגנון אחד בחדר מדרגות מוגן מפעילה את כל מנגנוני הדלתות באותו חדר מדרגות או בדרך המוצא.

התקן שמגדיר את המכשיר הוא EN 1155, התקני החזקה פתוחה מופעלי חשמל לדלתות כנף. הוא מתאר מגנט שמחזיק את הדלת במצב קבוע או מאפשר לה לנוע חופשית, ובכל מקרה הפסקת הזינה סוגרת את הדלת. EN 1155 מומלץ לכל דלת אש או עשן שצריכה החזקה אמינה ושחרור. ביצועי הגלאי עצמו מחוץ לתחולתו והם עניין של סדרת EN 54. ההתקנה נעשית כמגנט על הקיר או הרצפה, או כמחזיר עם החזקה מובנית.

בדלת כפולה עם כנפיים חופפות צריך להבטיח שהכנף הפסיבית נסגרת לפני הפעילה. את זה עושה מתאם סגירה לפי EN 1158, ו־EN 1158 מומלץ בדלתות אש ועשן כפולות עם כנפיים חופפות. התקן מציין שלמתאם לדלת אש נדרשות תכונות נוספות כדי לתרום להגנה, ולכן בוחרים דגם שיצרן הדלת מגדיר. לכל כנף מחזיר נפרד, ואת פרטי הבהלה בדלת כפולה מפרט המדריך על ידית בהלה.

• אין טריז, עצר רצפה, חבל או מחזיר עם עצר מכני בדלת אש.
• החזקה פתוחה רק במגנט EN 1155 שמחובר לגילוי אש לפי ת״י 1220 חלק 3.
• בדלת כפולה: מתאם סגירה EN 1158 ומחזיר לכל כנף.

מה אסור: שמונה דברים שמבטלים את דלת האש

כל דבר ברשימה הזו מוריד את הדלת מהמכלול שנבדק. בטריז או בעצר ידני הדלת נשארת פתוחה, ואש ועשן עוברים בה כמו בפתח ריק. עצר בעיטה (kick-down), שחוסם את הכנף בחלק התחתון, עושה אותו דבר. הסרת המחזיר, או ניתוק הזרוע שלו, משאירה דלת שנסגרת רק כשמישהו זוכר, ובשעת שריפה אף אחד לא זוכר.

חמש הפעולות הנוספות מתבצעות שקט, ולכן הן שכיחות יותר: קידוח חורים לחומרה נוספת, כולל חריץ לתיבת דואר; החלפת צירים, מנעול או ידית בחלקים שאינם מוסמכים; שיוף או גזירה מוגזמים של קצה הכנף כדי ‘להקל על הסגירה’; החלפת זכוכית עמידת אש בזכוכית רגילה; וצביעה של אטמים. כל אלה מופיעים ברשימות הליקויים השכיחים של Vetrotech ושל Fire Risk Assessment Network, ו־Vetrotech מוסיפה שכנף שנחתכה או שונתה מחייבת החלפה.

המסלול הנכון לכל שינוי קבוע: פונים ליצרן הדלת או למתקין עם מספר התעודה, מקבלים חלק מאושר, ומתעדים. שינוי שחוזר ומתחדש, כמו דלת שנפתחת בכל יום לטובת תנועה חופשית, פותרים במגנט החזקה ולא בטריז. נעילה נוספת על דלת בדרך מוצא סותרת גם את פרט 3.2.1.13: הדלת חייבת להיפתח מכיוון המילוט בלי מפתח נשלף.

• טריז, דלת־עצר, כיסא או חבל מתחת לכנף או בין הכנף למשקוף.
• עצר בעיטה או עצר מכני במחזיר של דלת אש.
• הסרת מחזיר או ניתוק הזרוע שלו.
• קידוח לחומרה נוספת: חריץ לתיבת דואר, מנעול נוסף.
• פרזול לא מוסמך במקום הצירים, המנעול או הידית המקוריים.
• שיוף או גזירה מוגזמים של קצה הכנף.
• החלפת זכוכית עמידת אש בזכוכית רגילה.
• צביעה של אטמים אינטומסנטיים או של אטמי עשן.

בדיקה חודשית ושנתית: מה בודקים ומתי

בבריטניה חוק הבטיחות מחייב מנהלי בניין מגורים רב־דיירי שגובהו מעל 11 מטרים לבדוק אחת לרבעון את כל דלתות האש בשטחים המשותפים, כולל המחזירים, ואחת לשנה את דלתות הכניסה לדירות (לפי המדריך הממשלתי). בנוסח התקנות הישראלי שבדקנו לא מצאנו תדירות בדיקה קבועה לדלתות אש. אנחנו ממליצים על בדיקה חודשית קצרה, כי רוב הליקויים נוצרים בין ביקורת לביקורת.

הבדיקה החודשית היא חמש פעולות שאפשר לבצע בעשר דקות לדלת: תווית ושלט במקומם, פערים אחידים (בלי אור מתחת לכנף), אטמים שלמים וצבועים רק בצבע המקורי, שלושה צירים מחוברים ובלי ברגים חסרים, והדלת נסגרת לבד מחצי פתיחה ונועלת את הלשון בלי להיתקע ברצפה או במשקוף. זה בדיוק ‘בדיקת חמשת השלבים’ של Fire Door Safety Week.

הבדיקה השנתית היא בדיקה מקצועית: מודדים פערים במד פערים, בודקים את התעודה מול מה שמותקן, מכוונים את המחזיר, מוודאים שלשונית המנעול נכנסת לנגדית מכל זווית, בודקים את מערכת ההחזקה הפתוחה מול אזעקה ובדיקת הפסקת חשמל, ובודקים את השלטים. כל בדיקה נרשמת ביומן עם תאריך, מספר דלת, ליקוי ותיקון. יומן כזה הוא מה שמראה לבודק, למבטח ולדיירים שהדלתות נשמרות.

• חודשי: תווית ושלט, פערים, אטמים, צירים, סגירה עצמית.
• שנתי: מד פערים, התאמה לתעודה, כוונון מחזיר, בדיקת החזקה פתוחה מול אזעקה.
• תמיד: ליקוי מתועד ונסגר בחלק מוסמך.
