איזה מחזיר מתאים לדלת: עילי, סמוי או רצפתי?

המראה הוא רק חלק מהבחירה. משווים את מיקום המנגנון, התשתית הדרושה והגישה לשירות, כדי להבין מה באמת כלול בהחלפה או בהתקנה חדשה.

התקשרו עכשיושלחו הודעה

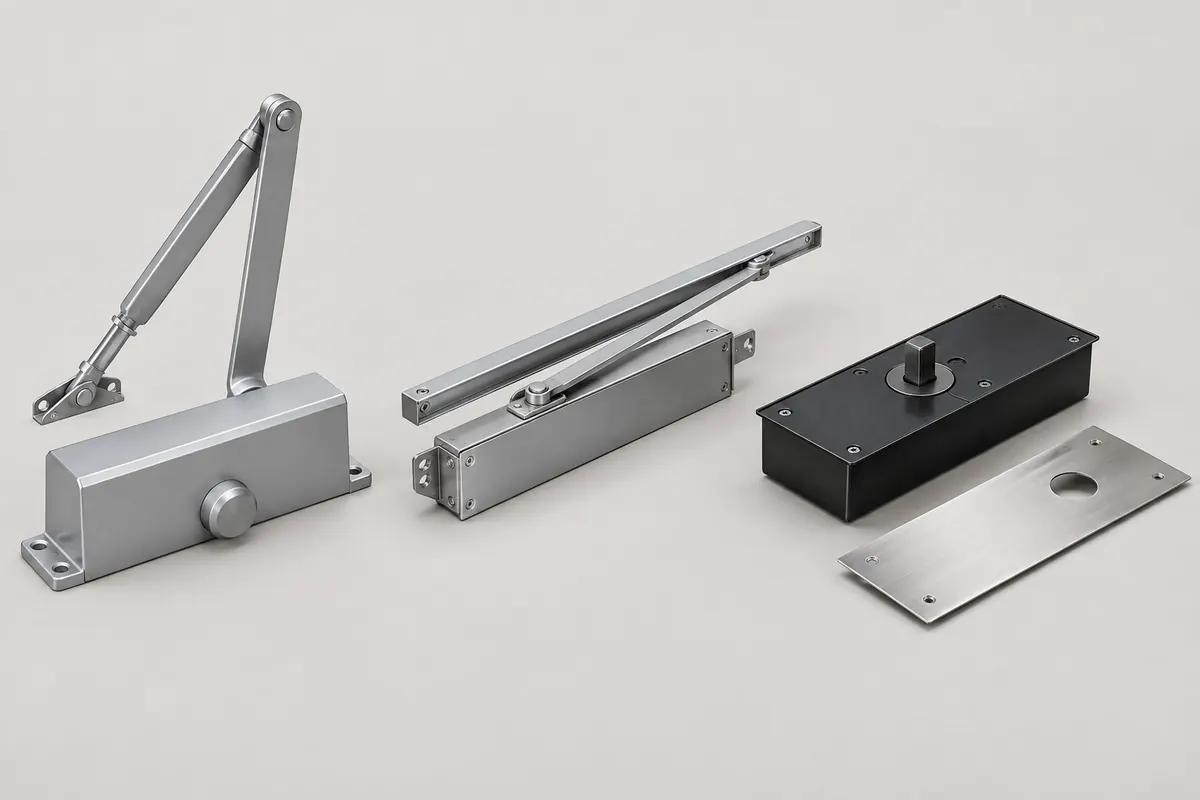

המחשת AI של שלושה מכלולי מחזיר דלת: גוף עילי עם זרוע, גוף סמוי עם מסילה ומנגנון רצפתי עם מכסה
מבוסס על מקורות היצרנים המפורטים במאמרמחקר ועריכה: מערכת QuickLockעודכן · 7 דקות קריאה
מה חשוב לדעת

בוחרים לפי הפתח הקיים והעבודה הנדרשת

מחזיר עילי גלוי מותקן באזור העליון של הדלת או המשקוף; מחזיר סמוי מהסוג הנדון כאן שקוע בכנף ובמשקוף; ומחזיר רצפתי נמצא מתחת למפלס הרצפה. אין תצורה אחת שהיא תמיד הטובה ביותר. בדלת קיימת, ההכנות שכבר בוצעו והיכולת להגיע למנגנון חשובות לא פחות מהמראה לאחר ההתקנה.

התחילו בזיהוי המנגנון הקיים ובמפרט הדלת, ורק אחר כך השוו חלופות. המונח ‘סמוי’ רחב: גם מנגנון רצפתי מוסתר ברובו, וקיימים מנגנונים סמויים נוספים. כאן נשווה מחזיר עילי גלוי, מחזיר משולב בכנף ובמשקוף, ומחזיר רצפתי. מסילה דקה אינה לבדה סימן למחזיר סמוי: גם מחזיר עילי גלוי יכול לעבוד עם מסילה.

מה מייחד כל תצורה

עילי גלוי: גוף מחוץ לכנף

הגוף והזרוע או המסילה נמצאים על פני הדלת והמשקוף. למשל, סדרת TS 93 מוגדרת אצל היצרן כמחזיר להתקנה גלויה עם מסילה. צריך לבדוק את צד ההתקנה, מרחב התנועה והקיבוע; גוף חיצוני אינו אומר שאפשר לחבר אותו לכל פרופיל.

סמוי בכנף: ההכנה היא חלק מהבחירה

בסדרת ITS 96 הגוף והמסילה משתלבים בדלת ובמשקוף. לכן בודקים מקום פנימי, עובי ומבנה לפני שמבטיחים תוצאה נקייה. הדרישה לעובי מזערי שמופיעה במפרט של דגם מסוים אינה אישור אוטומטי לכל דלת בעובי הזה.

רצפתי: המנגנון מתחת לפתח

בסדרת BTS 80 רוב המכלול מוסתר ברצפה. בבירור החלפה צריך לזהות את הגוף, החיבור לציר והאביזרים, ולא להסתפק במידת המכסה. בהתקנה חדשה מבקשים פירוט של עבודת התשתית והגמר, לצד מחיר המחזיר עצמו.

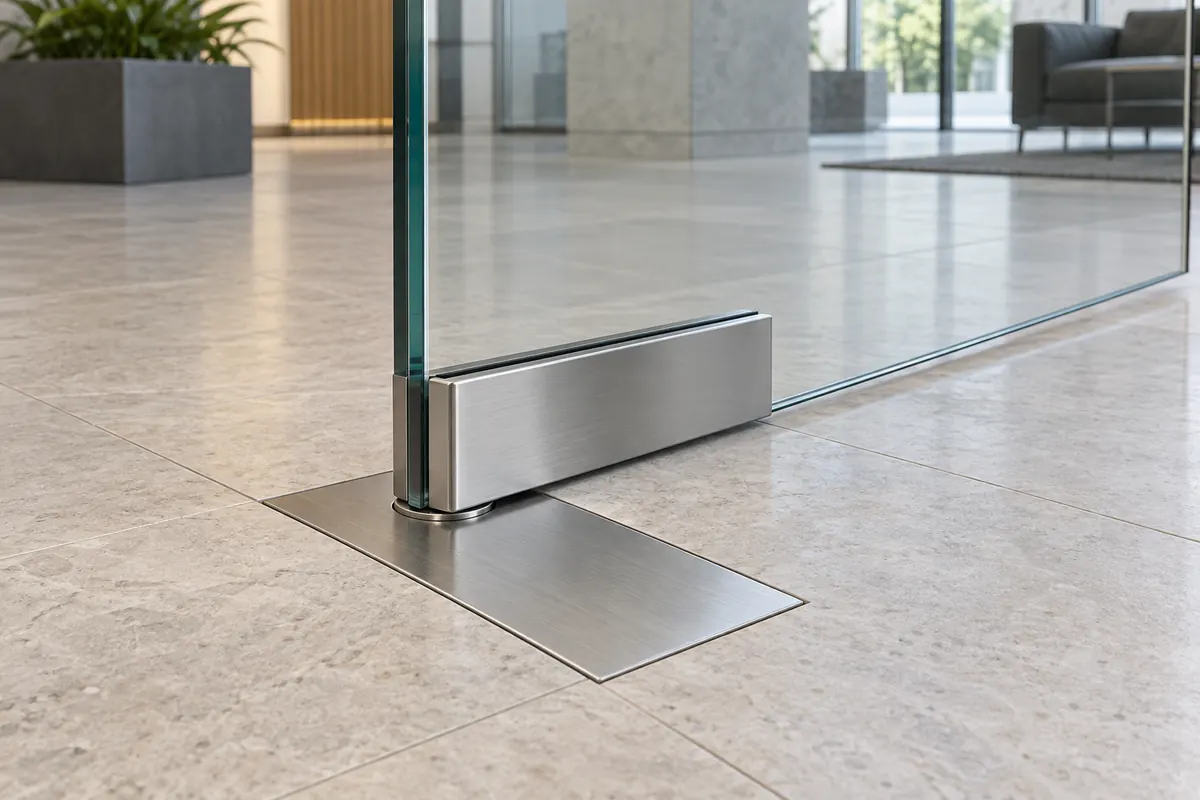

המחשת AI של מכסה מחזיר רצפתי ליד ציר תחתון של דלת זכוכית
המחשת AI של מנגנון רצפתי מוסתר: המכסה הנראה לעין אינו מספר לבדו מה גודל הגוף, איזה ציר מחובר אליו או אם חלופה תתאים לתיבה הקיימת.
מפת מיקום עקרונית

איפה נמצא גוף המחזיר?

אותו שרטוט בסיסי מדגיש שלושה מיקומים. הוא אינו שרטוט התקנה, מידות או התאמה לדלת מסוימת.

  1. עילי

    גוף המחזיר מותקן על פני הדלת או המשקוף. זרוע או מסילה גלויות אינן הופכות אותו למחזיר סמוי בתוך הכנף.

  2. סמוי

    הגוף משולב בתוך תשתית הדלת או המשקוף לפי הדגם. צריך לברר מראש גם מקום פנוי וגם גישה לשירות.

  3. רצפתי

    הגוף נמצא בתשתית הרצפה סמוך לציר הסיבוב. התאמת הציר והפרזול היא חלק מבחירת המכלול.

הסימון הזהוב מציין את אזור הגוף בלבד. הוא אינו מציג זרועות, צירים, חיבורים או תמיכה במשקל הדלת.

תהליך העבודה

ארבעה צעדים לבחירה שאפשר להסביר

  1. 01

    מגדירים אם זו החלפה או תכנון חדש

    בהחלפה צלמו את הדגם הקיים וכל סימון נגיש ללא פירוק. בתכנון חדש העבירו למתקין את מפרט הדלת והמשקוף. הרצון לעבור לסמוי הוא שינוי שצריך לבדוק מראש, ולא פרט קוסמטי בהזמנת מחזיר.

  2. 02

    מרכזים את נתוני הפתח

    בקשו מספק הדלת את החומר, רוחב הכנף, משקלה ומבנה הפרופיל. ציינו כיוון פתיחה, שימוש תכוף, חשיפה לרוח ואביזרי נעילה. אין להסיק את כל הנתונים מצילום או לבחור רק לפי מידת גוף המחזיר.

  3. 03

    מבקשים חלופה עם דגם ותצורת התקנה

    הצעה שימושית כוללת דגם, אביזרים נלווים והסבר התאמה לפתח. ‘מחזיר הידראולי איכותי’ אינו פירוט שמאפשר להשוות בין שתי הצעות. שאלו גם כיצד ניגשים לכיוון וכיצד מחליפים את הגוף בעת הצורך.

  4. 04

    מסכמים בדיקת פעולה בסיום

    בקשו בדיקה של תנועת הדלת, נוחות הפתיחה והשלמת הסגירה בתנאי השימוש שלה. אם יש לשונית או בקרה, יש לבדוק גם את פעולתן יחד עם הדלת. בחירת תצורה אינה פותרת בפני עצמה בעיית נעילה.

בחירה נכונה

שלוש הבחנות שמונעות בחירה לפי סיסמה

דוגמאות ממפרטי יצרן מראות מדוע צריך לקרוא מעבר לשם המשפחה של המוצר. אלה דוגמאות להבדלים, ולא המלצה לרכוש דגם מסוים.

01

סמוי אינו בהכרח פירוק בכל כיוון

במפרט ITS 96 מצוין שניתן לכוון כוח ומהירות גם לאחר תליית הדלת. לכן שאלת התחזוקה הנכונה היא כיצד ניגשים לפעולה המסוימת. כיוון, החלפת זרוע והחלפת גוף אינם אותה עבודת שירות.

02

רוחב ומשקל אינם מספר אחד

מפרט BTS 80 מציג מגבלות רוחב ומשקל בנפרד. במפרט TS 83 מופיעה גם התייחסות לדלתות כבדות או רחבות ולסגירה נגד רוח. מכאן שלא בוחרים כוח רק לפי משקל, וגם אין להעתיק את גבולות הדגם הרצפתי לדגם עילי או סמוי.

03

אותה משפחה יכולה לכלול פעולה שונה

במשפחת BTS 80 מתוארת גרסת EMB עם החזקה אלקטרו־הידראולית וגרסת FLB עם תנועת פתיחה חופשית. הדמיון בשם אינו הופך את הגרסאות לשוות בתפקוד. בקשו זיהוי מלא של המוצר, במיוחד אם הפתח מחובר למערכת בניין.

השוואה מהירה

טבלת השוואה שאפשר לצרף לבקשת הצעה

השוואה לפי העבודה בפתח, בלי דירוג גורף של עמידות או מחיר שלא נבדקו:

תצורהמה לבדוק לפני בחירהשאלת התחזוקה
עילי גלוימקום לגוף ולזרוע או למסילה, צד התקנה וקיבוע מתאים.מה נגיש מבחוץ, ואילו אביזרים נדרשים בהחלפת דגם?
סמוי בכנף ובמשקוףנפח פנימי והכנה מאושרת למבנה הדלת ולדגם שנבחר.מה אפשר לכוון במקום, ומה צריך לפרק להחלפת הגוף?
רצפתיתיבה ברצפה, חיבור לציר, התאמת האביזרים ועבודת גמר.האם החלופה מתאימה לתשתית, ואיך מגיעים אליה לשירות?
שקיפות לפני עבודה

מה צריך להיות במחיר, מעבר למחיר הגוף

אין משמעות להשוואת מחיר של מחזיר בלבד מול מחיר הכולל הכנת פתח. בקשו שההצעות יפרידו בין הרכיב, האביזרים והעבודה.

הכנות והתאמות

האם נדרשת הכנה בכנף, במשקוף או ברצפה, ומי אחראי לגמר לאחריה?

אביזרים תואמים

האם המחיר כולל זרוע, מסילה, תושבות או חיבורי ציר הנדרשים לדגם ולפתח?

שירות עתידי

בקשו דגם מלא, תנאי אחריות והסבר על זמינות חלקים דרך הספק המציע.

בדלת זכוכית לא בוחרים לפי מראה בלבד

זכוכית עם מסגרת, זכוכית ללא מסגרת ומערכת ציר רצפתי אינן אותה הכנה. בקשו מספק הדלת התאמה מפורשת של הפרזול והחיבורים. אם מדובר בפתח אש, עשן או יציאה, יש לבדוק את מפרט מכלול הפתח; שם מסחרי של מחזיר אינו מוכיח התאמה או עמידה בדרישות בישראל.

תרשים מהיר

ארבע שאלות לפני שאומרים ‘החלפה פשוטה’

תשובות כתובות יעזרו להבחין בין החלפת רכיב לשינוי במבנה הפתח.

1

מה נשאר?

גוף, תיבה, זרוע וחיבורי ציר: אילו חלקים נשמרים?

2

מה משתנה?

האם נדרשים חורים, הכנה פנימית או טיפול בריצוף?

3

איך מטפלים?

מה דרך הגישה לכיוון ולתיקון של הדגם המוצע?

4

מה נבדק?

איך מוודאים שהדלת והמנעול פועלים יחד בסיום?

לפני ההזמנה

פרטים שצריכים להופיע בהצעה

  • דגם מלא ותצורת התקנה, ולא רק ‘עילי’ או ‘סמוי’.
  • התייחסות למידות, למבנה ולשימוש בדלת המסוימת.
  • רשימת האביזרים וההכנות הכלולים במחיר.
  • חלוקת אחריות על פירוק, גמר ובדיקת פעולה.
  • תנאי אחריות ודרך טיפול עתידית במנגנון.
שאלות נפוצות

שאלות לפני שבוחרים מחזיר

האם אפשר לעבור מעילי לסמוי בלי להחליף דלת?

לפעמים אפשר, אבל צריך לבדוק אם מבנה הכנף והמשקוף מאפשר את ההכנה הנדרשת לדגם. לא מאשרים מעבר כזה לפי תמונה בלבד או לפי העובדה שכבר מותקן מחזיר עילי.

האם מחזיר עם מסילה הוא מחזיר סמוי?

לא בהכרח. TS 93 הוא דוגמה למחזיר גלוי עם מסילה. ההבחנה כאן היא מיקום הגוף וההכנה בדלת, ולא צורת הזרוע בלבד.

האם מכסה רצפתי באותו גודל מבטיח התאמה?

לא. צריך לזהות את הגוף שמתחת למכסה, את החיבור לציר ואת גרסת המוצר. במפרט BTS 80, למשל, מופיעות גרסאות בעלות תפקוד שונה. התאמה חיצונית לכיסוי אינה אישור להתאמה מכנית או תפקודית.

האם סמוי תמיד יקר יותר לתחזוקה?

אין כלל מחיר כזה בלי לזהות את הדגם ואת העבודה. ב־ITS 96 ניתן לפי היצרן לכוון כוח ומהירות גם לאחר תליית הדלת. החלפת גוף או שינוי בתשתית הם עבודה אחרת, וצריך לתמחר אותם בנפרד.

האם כדאי לבחור את המחזיר הכי חזק?

הבחירה צריכה להתאים לדלת ולשימוש. בקשו הסבר כיצד נקבעו הדגם והכוח, בהתחשב במידות, בתנאי הפתח ובנוחות הפתיחה. כוח גבוה אינו תחליף לתיקון שפשוף, ציר פגום או אי־התאמה מכנית.

שקיפות מקצועית

מקורות והנחיות להעמקה

המקורות מספקים מסגרת כללית. התאמה לפרויקט, לדלת או למערכת מסוימת מחייבת בדיקה של המסמכים והדרישות החלים עליה.

  1. TS 93: התקנה גלויה ותבניות התקנהdormakaba
  2. ITS 96: שילוב בדלת וגישה לכיווניםdormakaba
  3. BTS 80: מנגנון רצפתי וגרסאות תפקודdormakaba
  4. TS 83: מפרט טכני ונתוני התאמהdormakaba
