מנעול טוב על רתק חלש נפרץ ברתק. מודדים את האוזן, בוחרים קוטר קשת ודרגת EN 12320, ורק אחר כך דגם. בקטלוג שלנו 11 מתוך 24 מוצרי הנעילה מצהירים על דרגה; לשאר בוחרים לפי קוטר, חומר ומבנה.
מבוסס על מקורות היצרנים המפורטים במאמרמחקר ועריכה: מערכת QuickLockעודכן · 14 דקות קריאה
מה חשוב לדעת
שלושה חלקים, לא אחד
מנעול תלייה (Padlock) הוא מנעול נייד: קשת מתכת, שנקראת גם אנקול, נכנסת לגוף ונתפסת בו, ובדרך עוברת דרך נקודת נעילה שמחוברת לדלת. הנקודה הזו היא בדרך כלל רתק (Hasp): לוחית עם אוזן שמחברת דלת, שער או מכסה למסגרת. ההגנה כולה שווה כמו החוליה החלשה מבין שלוש: המנעול, הרתק והדלת שהרתק מוברג אליה. מנעול בדרגה 5 שתלוי על אוזן מפח דק עם ברגים גלויים מוגן בדיוק כמו הרתק. לכן המדריך מתחיל במדידות ובדרגות, ממשיך לחומרים ולמפתחות, ומסיים ברתק ובדלת.
מדדו את הפתח הצר ביותר ברתק ובחרו קשת שנכנסת בו עם מרווח של מילימטר. למחסן בבניין בחרו קשת של 10 מ״מ ודרגת EN 12320 של 3 עד 4; לשער חצר 12 מ״מ ודרגה 5; למכולה, למחסן עסקי או לשער ראשי חשוף 12 עד 14 מ״מ ודרגה 5 עד 6. ליד הים בוחרים הגנה מהמזג: אטמים, תריס אבק וחורי ניקוז. ולפני שמוסיפים כסף למנעול, ודאו שהרתק מפלדה מחוסמת ושהברגים נסתרים כשהמנעול סגור.
שלוש נקודות נעילה ומה מתאים לכל אחת
מחסן בבניין משותף
דלת פח או עץ עם רתק, אחד מתוך עשרות. קשת 10 מ״מ בדרגה 4: גוף נמוך אם הרתק צמוד לדלת, גבוה אם יש מקום. אם הוועד צריך גישה, מתכננים אחיד או מסטר לפני שמזמינים.
שער חצר או מחסן גינה
קשת 12 מ״מ בדרגה 5 ורתק מצופה. בשטח חשוף לגשם מוסיפים כיסוי עם אטמים או בוחרים סדרה עם תריס אבק וחורי ניקוז. בודקים שהשער עצמו מחזיק ברגים.
מכולה, מחסן עסקי או חוף
קשת 14 מ״מ בדרגה 6, או HASPLOCK שמחליף את הצמד. ליד הים בוחרים נירוסטה, אטמים ותריס, ומודדים את הרתק לפני כל דבר אחר.
את המדידה החשובה עושים על הרתק ולא על המנעול: הפתח הצר ביותר של האוזן קובע איזו קשת נכנסת.
הסבר חזותי
חמש מידות של מנעול תלייה, ואחת שמודדים על הרתק
מנעול תלייה תלוי באוזן של רתק. קוטר הקשת צריך לעבור בפתח האוזן, עובי הרתק והאוזן יחד צריך להיכנס בחופש האופקי, והגובה בין האוזן לגוף בחופש האנכי. את הפתח מודדים על הרתק שלכם, ורק אחר כך מסתכלים על המנעול. מתחת: למה קשת סגורה קשה יותר לחיתוך.
השרטוט העליון בקנה מידה של 1 מ״מ = 8 יחידות, והתחתון 1 מ״מ = 4 יחידות. הדוגמה אינה דגם מסוים: גוף 50 מ״מ, קשת 10 מ״מ, חופש אופקי 26 מ״מ, חופש אנכי 30 מ״מ, פתח אוזן 16 מ״מ ורתק עם אוזן בעובי 5 מ״מ כל אחד. הקשת עוברת בפתח ונתלית על שפתו התחתונה, ולכן החופש האנכי נמדד עד הקצה הפנימי העליון של הקשת. מרווח של כמילימטר בפתח מאפשר הכנסה בלי כוח; חלל גדול סביב האוזן הוא מקום ללהב או לכלי.
נתונים מקוריים של QuickLock
24 מוצרי נעילה, קוטר קשת נפוץ אחד: מה יש בקטלוג ומה חסר
ניתחנו את קטגוריית מנעולי התלייה והרתקים בקטלוג QuickLock: 27 מוצרים שמשווקים בישראל דרך ארבעה ספקים, מהם 24 מוצרי נעילה ושלושה אביזרים. כך רואים מה המפרטים אומרים, מה הם משמיטים, ומה אתם צריכים למדוד בעצמכם.
מוצרי נעילה בקטלוג מצהירים על דרגת EN 12320
11 מתוך 24כולם של Mul-T-Lock: 3 בדרגה 3, 2 בדרגה 4, 4 בדרגה 5 ו־2 בדרגה 6. ב־13 האחרים, כולל כל מנעולי הפליז והשריון, אין דרגה מוצהרת.
קוטר הקשת הנפוץ ביותר
10 מ״מ7 מתוך 16 דגמים שקוטר הקשת או הפין שלהם רשום, כולל פין מחליק. הטווח: 8 עד 16 מ״מ. NE8G הוא הדגם היחיד שהקשת שלו 8 מ״מ בלבד.
מוצרים שמפרטים חופש אופקי או אנכי של הקשת
0 מתוך 24שני דגמים רושמים גובה קשת בלבד: K-LOCK ושריון, 45 או 70 מ״מ. לכן את הרתק מודדים אצלכם, והתאמה מאשרים לפי צילום.
מוצרים עם גוף מפלדה מחוסמת; ל־12 קשת מפלדת בורון
13 מתוך 24פליז מפורש ב־4, ‘בגוון פליז’ ב־3, נירוסטה ב־1 (HASPLOCK), ובשלושה הגוף לא מוגדר. אף אחד מ־11 הדגמים המדורגים אינו בגוף פליז.
וריאציות של שלושה דגמים (שריון, מוגן ותליה 30–60) במפתח אחיד
15 מתוך 39עוד 8 במסטר ו־16 רגילות. מסטר קיים רק בגדלים 40 ו־50 של מנעול התליה (MK41, MK42, MK51, MK52); מפתח אחיד קיים גם בשריון ובמוגן.
קוטר הקשת והדרגה הם נתוני הקטלוג; ההתאמה לשימוש היא ההמלצה שלנו, לפי הסקאלה שמפרסמת Arts Council England (דרגה 3 לארונות חשמל ושערים חיצוניים, 4 לשערים כבדים ולמכולות, 5 עד 6 לדלתות מחסנים). בריח של 13 מ״מ ב־HASPLOCK לפי עמוד היצרן.
מדדתם את הרתק: איזו קשת נכנסת
הפתח הצר ביותר ברתק
קשת מרבית
דגמים בקטלוג בקוטר הזה
דגמים
9 מ״מ
8 מ״מ
NE8G · G-47/55 · G-47P/55P
3
11 מ״מ
10 מ״מ
NE10G · NE10L · NE10H · SBNE10 (פין) · G-47/55 · G-47P/55P · סדרה C
7
13 מ״מ
12 מ״מ
NE12L · NE12H · SBNE12 (פין) · K-LOCK · שריון
5
14 מ״מ
13 מ״מ
סדרה C · סדרה C עם פין
2
15 מ״מ
14 מ״מ
NE14L · NE14H · K-LOCK · שריון
4
17 מ״מ
16 מ״מ
סדרה C · K-LOCK · שריון
3
8 מ״מ ומטה
אין דגם
מחליפים את הרתק לפני שמחליפים מנעול
0
הקשת המרבית היא הפתח פחות מילימטר, כדי שתיכנס ותצא בלי כוח. מודדים את הפתח הצר ביותר לאורך כל המעבר: אוזן ורתק אחד על השני, חוליית שרשרת או חור בפח. בנוסף, עובי הערימה כולה חייב להיכנס בחופש האופקי של הקשת, והגובה בין האוזן לגוף בחופש האנכי.
איך נאספו הנתונים: קטלוג QuickLock, ספקים ישראליים, אוקטובר 2026: 27 המוצרים שפורסמו בקטגוריית מנעולי תלייה ורתקים ב־6 באוקטובר 2026. מהם 24 מוצרי נעילה (19 מנעולי קשת, 3 מנעולי פין, מנעול עגול אחד ורתק משולב) ושלושה אביזרים: כיסוי, מגן קשת ורתק לסדרה C. נתון נספר רק אם הוא כתוב במפורש בשדות המוצר או בתיאור, וקוטר פין נספר יחד עם קוטר קשת. את שיטות המפתח ספרנו לפי וריאציות המוצר בשלושת הדגמים שיש להם וריאציות כאלה. הנתונים מתארים את הקטלוג שלנו ולא את כל השוק בישראל. ערכי EN 12320 במדריך לקוחים מסיכומי התקן של מפיצים ויצרנים שמפורטים במקורות; את נוסח התקן עצמו רוכשים ממכון תקנים.
מה מסתתר מאחורי הדרגה: EN 12320 מפוענח
EN 12320 הוא התקן האירופי למנעולי תלייה ולאביזרי הנעילה שלהם, והוא מגדיר שש דרגות אבטחה. הסימון בנוי משבע ספרות, ורק שתיים נושאות דרישה אמיתית: הספרה השישית היא עמידות בקורוזיה (דרגה 1 לשימוש פנימי ו־3 לשימוש חיצוני, לפי EN 1670), והשביעית היא דרגת האבטחה. כשכתוב ‘דרגה 4’, זו הספרה האחרונה. מפיץ בריטי של מנעולים מציין שאת ערך הקורוזיה היצרנים מגדירים בעצמם, לכן ליד הים בוחרים לפי חומרים ולא לפי ספרה.
הדרגה נבנית ממספרים. חיתוך הקשת נבדק בכוח: 6 קילו־ניוטון (kN) בדרגה 1, 15 בדרגה 2, 25 בדרגה 3, 35 בדרגה 4, 70 בדרגה 5 ו־100 בדרגה 6; 35 kN שקולים לכוח של כ־3.5 טון. המעבר מדרגה 4 ל־5 מכפיל את הכוח הנדרש. מספר צירופי המפתח השונים עולה מ־300 ל־20,000, ובדרגות 4 עד 6 המנעול צריך לעמוד בקדיחה של 2, 4 ו־8 דקות. מעבר לאלה נבדקים מומנט על הצילינדר, משיכה, פיתול, פגיעה והקפאה.
Sold Secure הוא מערך בריטי אחר לגמרי. הוא הוקם ב־1992 על ידי משטרה בריטית בתמיכת משרד הפנים ומנוהל על ידי איגוד המנעולנים הבריטי, והוא בודק מוצרים בתקיפה ידנית עם רשימות כלים: בסיסית לארד, מורחבת לכסף, ייעודית לזהב ומיוחדת ליהלום. EN 12320 בוחן מבנה ומפרט, ו־Sold Secure בוחן תקיפה. מדריך של Arts Council England מצמיד ארד לדרגה 3, כסף לדרגה 4 וזהב ויהלום לדרגות 5 ו־6, אבל זו התאמה גסה של גוף אחד ולא טבלת המרה רשמית.
בקטלוג שלנו הדרגה מופיעה רק במנעולי Mul-T-Lock. היעדר דרגה אינו מוכיח שמנעול חלש, אבל הוא מעביר אליכם את הבדיקה: במוצרים ללא דרגה בוחרים לפי קוטר הקשת, חומר הגוף והמבנה שמפורטים בהמשך, ומתאימים את ציפיות האבטחה לארונית, למחסן ביתי או לשער. ובמוצרים עם דרגה, קראו אותה כמו שקוראים מפרט: מספר שמתאר מבחן ולא הבטחה, ומתייחס למנעול עצמו ולא למה שהוא תלוי עליו.
הקשת: קוטר, חופש אנכי וחופש אופקי
קוטר הקשת (Shackle diameter) הוא עובי המתכת, וממנו מתחילה העמידות בחיתוך. ככל שהקשת עבה יותר, ידיות מספריים לחיתוך ברגים מרוחקות יותר וקשה להפעיל עליה כוח יעיל. Arts Council England קובע שקשת מתחת ל־10 מ״מ אינה בעלת ערך אבטחה של ממש, ו־AIMS ממליצה על 10 מ״מ לשימוש תעשייתי ו־12 מ״מ ומעלה לנכסים יקרים. בסדרת NE הקוטר והדרגה עולים יחד: 8 מ״מ בדרגה 3, 10 מ״מ בדרגות 3 ו־4, 12 מ״מ בדרגה 5 ו־14 מ״מ בדרגה 6.
חופש הקשת (Shackle clearance) הוא החלל שבתוכה, ויש לו שני מימדים. החופש האנכי הוא המרחק מהחלק העליון של הגוף עד הקצה הפנימי העליון של הקשת. החופש האופקי הוא המרחק בין שתי הרגליים מבפנים. האופקי צריך להכיל את עובי הערימה, כלומר הרתק והאוזן יחד, והאנכי את הגובה שבין האוזן לגוף. אצל היצרנים הבינלאומיים שני המימדים מופיעים כזוג מספרים; בקטלוג שלנו אף מוצר לא מפרט אותם, ולכן המדידה אצלכם היא נקודת ההתחלה.

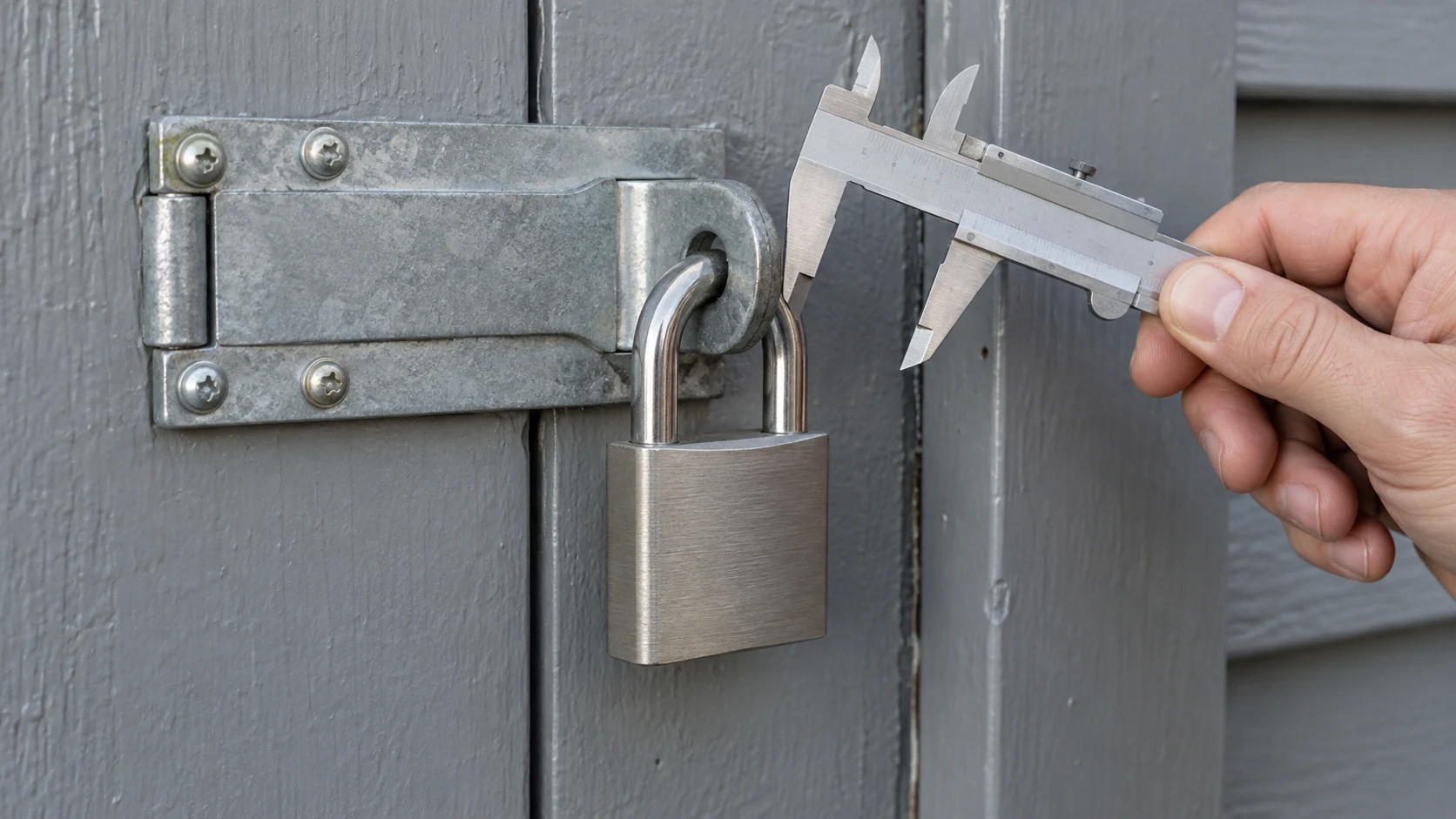

מודדים שלושה דברים עם קליבר או סרגל מתכת. הראשון הוא הפתח הצר ביותר באוזן, בחוליית השרשרת או בחור שבפח. השני הוא עובי הערימה במקום שבו הקשת עוברת: רתק ואוזן אחד על השני, ועוד שכבת פח אם יש. השלישי הוא הגובה עד המקום שבו הגוף יתלה, כולל משקוף או דלת שנסגרת. הקשת צריכה להיכנס בלי כוח, עם מרווח של מילימטר, אבל בלי חלל גדול סביב האוזן: חלל גדול הוא מקום להכניס אליו כלי.
צורת הקשת קובעת כמה ממנה חשוף. קשת ארוכה (Long shackle) מאפשרת להשחיל שרשרת או כמה אוזניים, אבל לפי Barry Bros ‘ככל שהקשת ארוכה יותר המנעול פגיע יותר’. קשת פתוחה חשופה במלואה. קשת סגורה או מוגנת (Closed, Shrouded) מוסתרת בגוף שעולה לצדיה, וחברות ביטוח בבריטניה נוהגות לדרוש אותה. מנעול דיסק (Discus), עגול עם קשת שמקיפה אותו, נחשב בעל קשת סגורה. בקטלוג שלנו אותו עיקרון קיים בשריון ובגרסאות P של G, ובסדרת NE בגרסאות גוף גבוה (H).
חומרים: בורון, פלדה מחוסמת, פליז ונירוסטה
הקשת היא החלק שמנסים לחתוך, לכן החומר שלה חשוב יותר מהחומר של הגוף. פלדה רגילה נחתכת בלי מאמץ. פלדה מחוסמת עברה הקשחה, וסגסוגת פלדת בורון היא לפי McMaster חומר הקשת הקשה והעמיד ביותר בחיתוך שהיא מציעה. בקטלוג שלנו קשת בורון קיימת ב־12 מוצרים: כל סדרת NE, שני דגמי הפין SBNE ושתי משפחות G. AIMS מדרגת את חומרי הגוף כך: פלדה למינציה (לוחיות מסומרות) בינונית, פלדה מקשה מוקשחת גבוהה, וסגסוגת בורון גבוהה מאוד.
בגוף הבחירה פשוטה יותר. 13 מתוך 24 מוצרים בקטלוג עם גוף פלדה מחוסמת, ו־4 עם גוף פליז מפורש. אף אחד מ־11 הדגמים המדורגים אינו בגוף פליז: 10 מהם בפלדה מחוסמת ואחד, HASPLOCK, בנירוסטה. מנעול פליז עם קשת מוקשחת, כמו Lucky Lock, מתאים ללוקר ולארונית; תיאור המוצר עצמו קובע שאינו מיועד לנעילה של דבר בעל ערך גבוה. למחסן ולשער בוחרים גוף פלדה.
ליד הים המלח הוא האיום המרכזי. מנעולים ימיים עשויים פליז מצופה ניקל עם קשת נירוסטה, אבל הקשת שלהם דקה: מנעול ימי בגוף 40 מ״מ של Master Lock מגיע עם קשת נירוסטה בקוטר 6 מ״מ, מתחת לרף של 10 מ״מ. בקטלוג שלנו הפתרון הפוך: מנעול חזק, והגנה מהמזג סביבו. ל־G-47 ו־G-55 יש כיסוי פלסטיק בהזרקה כפולה עם אטמי מים סביב רגלי הקשת, לסדרה C תריס אבק וחורי ניקוז נגד קפיאה, ו־HASPLOCK הוא נירוסטה עם תריס. גם הרתק צריך ציפוי נגד קורוזיה.
הרתק והדלת: החוליה החלשה
מדריך הקנייה של Barry Bros קובע שגם מנעול ברמה הגבוהה ביותר לא יגן על דבר אם הוא מחובר לעץ רקוב או לפרזול שחוק. Arts Council England מוסיף נקודה שרוב הקונים לא מכירים: רתקים ואוזניים אינם מדורגים לפי CEN, כי הדרגה בנויה מבדיקות של מנעולים, כמו מספר הפינים וחוזק הקשת. אין מספר על אריזה שיגיד כמה הרתק חזק, ואתם הבודקים.
רתק ראוי לשם עומד בשלושה תנאים לפי Arts Council England: הוא מפלדה מחוסמת עם ציפוי נגד קורוזיה, כדי לעמוד בניסור; ברגי האום והבורג שלו נסתרים כשהוא סגור; ובציר שלו סיכה מחוסמת שלא ניתן לשלוף. ברגים גלויים הם דרך פריצה: מי שמחזיק מברג מפרק את הרתק, והמנעול נשאר נעול ושלם. לכן מעדיפים ברגי עגלה (Carriage bolts): ראש חלק ועגול מבחוץ, צוואר מרובע שננעץ בעץ או בפח, ואום עם דיסקית או לוחית גב מבפנים, בצד שאליו הפורץ אינו מגיע.
גם הברגים הטובים ביותר מחזיקים רק כמו הדלת. דלת עץ דקה, משקוף רקוב או לוח גבס לא יחזיקו רתק; מוסיפים לוחית גב מפלדה או מחליפים את הנקודה כולה. סדרה C של Mul-T-Lock בקטלוג כוללת בית מנעול ורתק מברזל יצוק בגדלי 10, 13 ו־16, בריתוך או בברגים על פלדה, עץ או אלומיניום, והוא מיועד רק למנעולי C עם קשת נשלפת. אפשרות אחרת היא להוריד חוליה: HASPLOCK DIAMOND מאחד רתק ומנעול בגוף נירוסטה אחד, בדרגה 5, עם בריח מוקשח של 13 מ״מ שאינו נשלף. מנעול Hockey-Puck העגול דורש רתק שמתאים לצורתו.
שרשרת היא רתק נייד, והכללים שלה דומים. לפי Arts Council England עובי חוליה של 10 מ״מ הוא המינימום בעל ערך, חוליות מרותכות חזקות מחוליות פתוחות, וחוליות מוקשחות לכל עומקן עמידות יותר לחיתוך מחוליות עם הקשחת פני שטח בלבד. את השרשרת משאירים רפויה: שרשרת מתוחה קל יותר לחתוך. מנעול פין ישר, כמו סדרה C עם פין של 13 מ״מ, נועל שרשרת בלי קשת בולטת.
מפתחות: אחיד, מסטר ומחסנים בבניין
מחסנים בבניין משותף יוצרים בעיה שאין בבית פרטי: עשרות נקודות נעילה דומות, ובעלי תפקיד שצריכים גישה. יש שלוש דרכים. מפתח שונה לכל מנעול (Keyed different) נותן לכל דייר מפתח למחסן שלו בלבד. מפתח אחיד (Keyed alike) פותח כמה מנעולים באותו מפתח, ומתאים לאדם אחד שנועל כמה מקומות. מערכת מסטר (Master key) נותנת לכל מנעול מפתח משלו ומפתח על שפותח את כולם, כמו שוועד בית צריך. ההבדל המלא מוסבר במדריך על מפתח אחיד ומסטר.
בקטלוג שלנו מפתח אחיד זמין ב־4 מתוך 24 מוצרים ומסטר ב־2: מנעול התליה 30–60 (MK41 ו־MK42 בגודל 40, MK51 ו־MK52 בגודל 50) ו־HASPLOCK DIAMOND. אצל Mul-T-Lock עמודי היצרן של סדרות NE ו־G מציינים אפשרויות של אחיד, מסטר ומסטר־על, וכדאי לברר איתנו זמינות. לוועד עם עשרות מחסנים מחליטים על המבנה לפני הרכישה, למשל מסטר אחד לבניין או מסטר לכל קומה, ורושמים אותו, כי מפתח מסטר נקבע כבר בהזמנת המנעולים.
מפתח מוחזק (Key retaining) משאיר את המפתח במנעול כשהוא פתוח, ומשחרר אותו רק כשהמנעול נעול; מפתח נשלף מאפשר להוציא אותו בכל מצב. מוחזק מבטיח שהמנעול נסגר לפני שהמפתח עוזב, ומתאים לנקודה שמשתמשים בה כמה אנשים. נשלף מתאים לרתק שנפתח וננעל כמה פעמים ביום, ולמי שרוצה להניח את המנעול פתוח בלי מפתח בתוכו. בקטלוג שלנו המפתח מוחזק במשפחות G, בסדרה C בתצורת אנקול קופץ וב־HASPLOCK בבחירה.
מנעול קוד אינו תחליף למחסן. Insight Security מציינת שאין מנעול קוד בעל דירוג Sold Secure או CEN, ושמנעולי קוד זולים נפתחים בחישת מיקום הגלגלים. שלושה גלגלים נותנים 1,000 צירופים לכל היותר, ארבעה 10,000 וחמישה 100,000. מנעול קוד מתאים לארונית ולארגז כלים, שבהם הנוחות של ‘בלי מפתח’ חשובה מהאבטחה. בקטלוג שלנו אין מנעולי קוד.
שבע טעויות שחוזרות על עצמן
כל הטעויות האלה נובעות מהסתכלות על המנעול בלבד. הרשימה מסדרת אותן לפי מה שבודקים לפני הקנייה, ולא לפי מה שמוצג על האריזה, וכל אחת מהן מתקנת במדידה אחת או בבדיקה אחת של הרתק, של הדלת או של שיטת המפתחות שבחרתם.
בוחרים לפי גודל הגוף. גוף גדול אינו קשת עבה: בודקים את קוטר הקשת ואת הדרגה.
קשת מתחת ל־10 מ״מ במקום שיש בו מישהו שרוצה להיכנס.
קשת ארוכה ‘ליתר ביטחון’, שמשאירה יותר מתכת חשופה.
מנעול מדורג על רתק עם ברגים גלויים שאפשר לפרק במברג.
רתק על עץ דק או משקוף רקוב בלי לוחית גב או החלפת הנקודה.
מנעול פליז בחוף בלי הגנה מהמזג, או מנעול ימי עם קשת דקה למקום שתוקפים.
מנעול נפרד לכל מחסן בבניין בלי תוכנית מפתחות, ואז הוועד צריך גישה לכולם.
תהליך העבודה
ממדידה להזמנה
01
מודדים את הרתק
בקליבר או בסרגל מתכת: הפתח הצר ביותר באוזן, עובי הערימה והגובה עד המקום שבו הגוף יתלה. צלמו עם הסרגל ליד האוזן.
02
בוחרים קוטר ודרגה
קשת בפתח פחות מילימטר, לא פחות מ־10 מ״מ במקום שתוקפים, ודרגה לפי השימוש: 3 עד 4 למחסן ביתי, 5 עד 6 לחשוף או יקר.
03
בוחרים מבנה וחומר
גוף נמוך לרתק צר, גבוה כשיש מקום, שריון או גרסת P להגנה על הקשת, קשת בורון, וליד הים כיסוי ואטמים.
04
מחליטים על מפתחות ועל הרתק
שונה, אחיד או מסטר; מוחזק או נשלף. הרתק: פלדה מחוסמת, ברגי עגלה נסתרים ולוחית גב. רק אז מזמינים.
בחירה נכונה
שלוש החלטות שמשנות את התוצאה
לכל אחת יש תשובה שמגיעה ממידה אחת: הרתק שלכם, לא הקטלוג.
01
דרגה וקוטר עולים יחד
בסדרת NE: 8 מ״מ בדרגה 3, 10 בדרגה 3 או 4, 12 בדרגה 5, 14 בדרגה 6. אם הפתח ברתק 11 מ״מ, התקרה היא קשת 10 מ״מ ודרגה 4, ואז שווה לבדוק אם להחליף את הרתק.
02
גוף נמוך או גבוה
גוף נמוך משאיר את הקשת בולטת וקל להשחיל; גוף גבוה מכסה חלק גדול ממנה אבל צריך מקום ליד הרתק. NE10L ו־NE10H חולקים קוטר ודרגה, וההבדל הוא רק בחשיפת הקשת.
03
רתק ומנעול נפרדים או רתק משולב
בצמד הרגיל אפשר להחליף מנעול ורתק בנפרד. ב־HASPLOCK אין מנעול שנופל או נשכח, אבל מחליפים את הכול יחד ובוחרים את צורת הנעילה בהזמנה.
השוואה מהירה
שש הדרגות במספרים
הערכים מסיכומי תקן שפורסמו (ראו מקורות). הם מתארים מה המנעול צריך לעמוד בו במעבדה, לא כמה זמן יחזיק מול פורץ מסוים.
דרגת EN 12320
מה נבדק
מתאים ל
דרגה 1
חיתוך הקשת 6 kN; לפחות 300 צירופי מפתח.
ארונית ולוקר; הגנה סמלית.
דרגה 2
חיתוך 15 kN; לפחות 1,000 צירופים.
מחסן גינה קל ותכולה בעלת ערך נמוך.
דרגה 3
חיתוך 25 kN; לפחות 2,500 צירופים.
ארון חשמל, שער חיצוני, מחסן ביתי בסיכון נמוך.
דרגה 4
חיתוך 35 kN; 5,000 צירופים; קדיחה 2 דקות.
מחסן בבניין, שער כבד, מכולה ויחידת אחסון.
דרגה 5
חיתוך 70 kN; 10,000 צירופים; קדיחה 4 דקות.
דלת מחסן עסקי, מכולה עם תכולה יקרה, שער פלדה גדול.
דרגה 6
חיתוך 100 kN; 20,000 צירופים; קדיחה 8 דקות.
שימוש מסחרי ותעשייתי חריג; בבית לרוב מיותרת.
מהחנות של QuickLock
מאיפה להתחיל בחנות
לפי הממצאים שלמעלה, אלה נקודות כניסה טובות לכל שימוש:
משווים הצעות רק כשמשווים אותו רתק, אותו קוטר ואותה דרגה. מנעול זול על רתק חלש לא חוסך כסף, הוא מזיז אותו.
דרגה וקוטר הקשת
כל קפיצת דרגה דורשת קשת עבה וגוף חזק יותר. משלמים על הדרישה גם כשהרתק לא יוכל לנצל אותה.
הרתק והחיבור
ברגי עגלה, לוחית גב, ציפוי או ריתוך הם חלק מהחישוב ולא תוספת. דלת שצריך לחזק נכנסת לאותה שורה.
מערכת מפתחות לבניין
אחיד ומסטר דורשים תכנון והזמנה מראש. כמה גדלים וכמה מחסנים קובעים כמה מנעולים בכל סדרה.
הרתק קובע איפה ייפרץ
מנעולן בודק קודם את הנקודה שהמנעול נתלה בה: מצב העץ או הפח, סוג הברגים והמרחק בין הרתק לגוף. החלפת מנעול רגיל במנעול מדורג על אותו רתק לא משנה את מה שפורץ יכול לעשות, רק את המקום שבו זה יקרה. הרתק והברגים הם המקום הראשון לשדרג, והמנעול החזק בא אחריהם.
תרשים מהיר
ארבע מידות על פתק לפני ההזמנה
רשמו אותן ליד תמונת הרתק וקבלו תשובה על התאמה בלי ניחושים:
1
פתח האוזן
הפתח הצר ביותר במ״מ. פחות מילימטר: קוטר הקשת.
2
עובי הערימה
רתק ואוזן יחד. חייב להיכנס בחופש האופקי.
3
גובה לגוף
מהאוזן עד לדלת או למשקוף. נכנס בחופש האנכי.
4
תנאי המקום
גשם, ים או בניין משותף. קובעים חומר ושיטת מפתח.
רשימת בדיקה
לפני שמשלמים
מדדתי את הפתח הצר ביותר, את עובי הערימה ואת הגובה בין האוזן לגוף.
הקשת נכנסת עם מרווח של מילימטר, ולא קטנה מ־10 מ״מ במקום שתוקפים.
ידועה לי דרגת EN 12320, או שבחרתי לפי קוטר, חומר ומבנה.
הרתק מפלדה מחוסמת, והברגים נסתרים כשהמנעול סגור.
החלטתי על מפתחות: שונה, אחיד או מסטר, מוחזק או נשלף.
שאלות נפוצות
שאלות על מנעולי תלייה
איזה מנעול תלייה הכי טוב למחסן?+
מנעול עם קשת של 10 מ״מ לפחות, דרגת EN 12320 של 3 עד 4 וגוף פלדה מחוסמת, על רתק פלדה עם ברגים נסתרים. למחסן בבניין NE10L או NE10H הם נקודת ההתחלה. מנעול כזה על רתק חלש מוגן כמו הרתק.
איזה קוטר קשת מספיק?+
10 מ״מ הוא הרף. Arts Council England קובע שמתחת לזה אין ערך אבטחה של ממש, ו־AIMS ממליצה על 12 מ״מ ומעלה לנכסים יקרים. בבחירה הקוטר מוגבל על ידי הפתח הצר ביותר ברתק, פחות מילימטר.
מה ההבדל בין דרגה 3, 4 ו־5?+
הם נבדלים בכוח החיתוך שהקשת עומדת בו: 25, 35 ו־70 kN, בצירופי מפתח (2,500, 5,000 ו־10,000) ובקדיחה, שנבדקת מדרגה 4. דרגה 5 דורשת פי שניים מדרגה 4 בחיתוך.
קשת סגורה עדיפה על קשת פתוחה?+
כן, כשיש מקום ליד הרתק. גוף שעולה לצדי הקשת חוסם גישה ללהב של מספריים ולמסור. קשת פתוחה נוחה יותר להשחלה ולשרשראות, אבל חשופה במלואה. אצלנו שריון וגרסאות P ו־H הן הפתרון.
איך יודעים איזה מנעול נכנס ברתק שלי?+
מודדים את הפתח הצר ביותר ובוחרים קשת קטנה ממנו במילימטר, ואז בודקים שעובי הערימה נכנס בחופש האופקי. אם אתם לא בטוחים, שלחו לנו צילום עם סרגל ליד האוזן ונאשר התאמה.
אפשר לנעול כמה מחסנים באותו מפתח?+
כן, במפתח אחיד. אם הוועד צריך גם מפתח שפותח את כולם בלי שהדיירים יפתחו זה לזה, צריך מערכת מסטר. בקטלוג שלנו מנעול התליה 30–60 זמין במסטר בגדלים 40 ו־50.
מה בוחרים לגשם או ליד הים?+
מנעול חזק עם הגנה מהמזג: כיסוי עם אטמים ל־G-47 ו־G-55, או סדרה עם תריס אבק וחורי ניקוז. מנעולים ימיים מנירוסטה עמידים לקורוזיה אבל קשתם דקה, 6 מ״מ בדגם אחד של Master Lock.
מנעול קוד או מפתח?+
למחסן מפתח. אין מנעול קוד בדירוג Sold Secure או CEN, ושלושה גלגלים נותנים לכל היותר 1,000 צירופים. מנעול קוד מתאים לארונית ולארגז כלים שבהם נוחות חשובה מאבטחה.
שקיפות מקצועית
מקורות והנחיות להעמקה
המקורות מספקים מסגרת כללית. התאמה לפרויקט, לדלת או למערכת מסוימת מחייבת בדיקה של המסמכים והדרישות החלים עליה.
