מחזיר דלת סמוי Dorcas DC9 עם מסילה — EN 2–5

מה כדאי לדעת על הדגם?

DC9 של Dorcas הוא מחזיר דלת עילי סמוי: הגוף שקוע כולו בתוך הדלת, וזרוע המסילה נראית רק כשהדלת פתוחה. המנגנון מבוסס על קאם (cam), מנוף בצורה מיוחדת שמקל על הפתיחה והופך אותה לרכה והדרגתית יותר.

הסימון EN 2–5 מתייחס לתקן EN 1154 למחזירי דלת. בתקן EN 1154 מוגדרים שבעה גדלי כוח לפי רוחב ומשקל הכנף: EN 1 עד 750 מ״מ ו־20 ק״ג, EN 2 עד 850 מ״מ ו־40 ק״ג, EN 3 עד 950 מ״מ ו־60 ק״ג, EN 4 עד 1,100 מ״מ ו־80 ק״ג, EN 5 עד 1,250 מ״מ ו־100 ק״ג, EN 6 עד 1,400 מ״מ ו־120 ק״ג ו־EN 7 עד 1,600 מ״מ ו־160 ק״ג. DC9 מכסה את הגדלים 2 עד 5, ומתאים לדלת במשקל 40–100 ק״ג וברוחב של פחות מ־1,250 מ״מ. מכוונים בו את מהירות הסגירה ואת הנקישה הסופית, ויש לו בלם פתיחה (backcheck) והשהיית סגירה (delay action), שמאטה את תחילת הסגירה. הגוף במידות 60 × 212 × 40 מ״מ, המחזיר הפיך, נבדק ל־500,000 מחזורים ומאושר לדלתות אש.

DC9 מתאים לדלתות פנים ולדלתות אש במקומות שבהם המראה חשוב, כמו לובי, משרדים, מלונות ומבני ציבור, ולמקומות שבהם השהיית הסגירה עוזרת למעבר של עגלות או אנשים שנעים לאט.

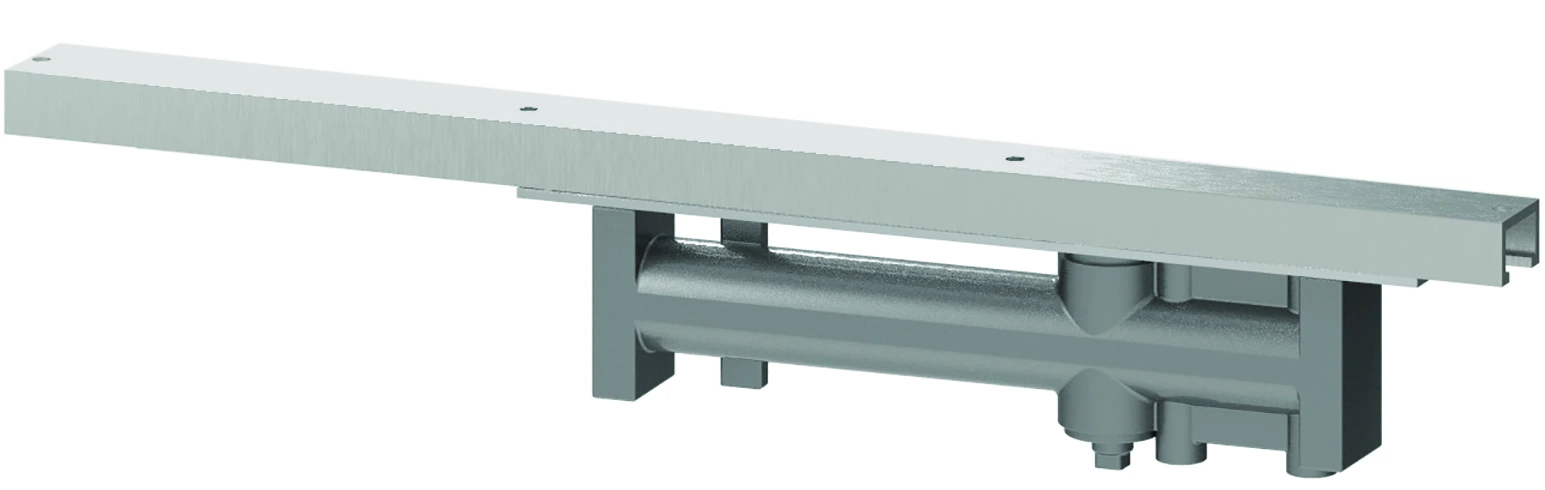

לדלת קלה וצרה יותר, עד 60 ק״ג ופחות מ־950 מ״מ, ראו את DC7. למחזיר גלוי עם אותו טווח EN 2–5, ראו את DC3.
