מנעול לדלת הזזה ולדלת אלומיניום: איך מזהים, מודדים ומחליפים

למה פרופיל אלומיניום צר דורש מנעול משלו

דלת אלומיניום בנויה ממסגרת של פרופילים חלולים. העמוד שבו יושב המנעול, שנקרא באנגלית סטייל (stile), צר בדלתות חנויות, בוויטרינות ובדלתות מרפסת, והחלל שבתוכו דק. מנעול רדום של דלת פנים לא ייכנס אליו: החזית רחבה, והבקסט, המרחק מקצה החזית למרכז הצילינדר, ארוך. במדריך הידיות שלנו הבקסט בדלת פנים הוא לרוב 50 מ״מ. במנעול לפרופיל צר הוא 20, 25, 30 או 35.

ארבעת המספרים האלה הם הסטנדרט של היצרנים. ISEO מגדירה את 741N כמנעול צר לדלתות אלומיניום בבקסטים 20, 25, 30 ו־35 מ״מ, עם מרחק מרכזים 85 (הפער בין ציר הידית למרכז הצילינדר) ובריח של 14 מ״מ, ואת 741A בבקסטים 25, 30 ו־35 עם מרחק מרכזים 92. שניהם מאושרים לפי EN 12209, תקן המנעולים המכניים. Giesse מציעה מנעול לעמודי אלומיניום עם חזית ברוחב 22 מ״מ ובקסט 35 או 45. בקטלוג שלנו 10 דגמים עם בקסט רשום, ובכולם יש 25, 30 ו־35; בקסט 20 קיים ב־6 מהם.

הבקסט הוא ההחלטה הראשונה, וגם הטעות הנפוצה ביותר. חור המפתח בפרופיל כבר נקדח בנקודה אחת, ומנעול עם בקסט שונה ב־5 מ״מ לא ייפגש עם הצילינדר או עם הידית. כדי לא לטעות, מודדים תמיד מאותה נקודה: קצה החזית, זו שנראית בקצה הכנף, ולא קצה גוף המנעול.

במנעולי הזזה הבקסט יכול לרדת עוד. בקטלוג של TESA לפרופילים צרים, סדרת 2200 מתוארת כמנעול רב־תכליתי לדלתות וחלונות הזזה ש״הוו שלו מתוכנן במיוחד לדלתות הזזה״, עם בקסט בין 13.5 ל־17.5 מ״מ. לכן מי שמחפש מנעול הזזה לא יסתפק ברשימה של 20 עד 35, אלא מודד את הבקסט שבדלת שלו.

וו, לשון, רול או בריח ישר: איזה בריח לאיזו דלת

דלת הזזה לא נסגרת לתוך משקוף. היא נעה לאורך מסילה ונעצרת ליד כנף נייחת או עמוד, ולכן לשון ישרה לא תופסת בה כלום. מנעול הזזה נועל בוו: בריח שיוצא מהחזית וקצהו מתכופף, כך שהוא נתפס מאחורי הנגדי (keep) שמורכב על העמוד. הצורה נותנת יתרון שלשון לא נותנת: הוו מונע גם משיכה של הכנף הצידה מהעמוד, וזה מה שמפרט של Adams Rite מתאר כעמידות בפני ניסיונות להפריד את הדלת מהמשקוף או להרים אותה מהמסילה.

מנעולי וו מבוססים על בריח חזק. Alpro מתארת את מנעול הוו הצר שלה, שמיועד לדלתות אלומיניום מתנדנדות והזזה, עם בריח מפלדה מרובדת בחמש שכבות, ליבה מוקשחת ופין נגד חיתוך במסור. הגוף מקבל צילינדר אירופאי רגיל וגם כפתור סיבוב. בקטלוג שלנו מנעולי הוו הם 10 מתוך 30: מנעול ההזזה הצר של ISEO, דגם 108/25 לצילינדר אובלי, שני דגמי S, מנעולים לדלת עץ, סט עם ידית שקועה ו־IBFM 447/S עם פין ביטחון. כולם מותקנים בקצה הכנף ונתפסים בנגדי.

דלת אלומיניום על צירים צריכה בריח אחר, בשלוש משפחות. לשון נופלת או לשון צרה נסוגה כשלוחצים על הידית, והבריח היוצא מהצילינדר נועל. רול היא גלגלת קטנה שמחליקה על הנגדי ומחזיקה את הדלת סגורה בלי טריקה, ובריח ישר, כמו MN1008, נועל בלי לשון. ISEO מפרידה בין המשפחות במפורש: 741N עם לשון ובריח, 743N עם רול ובריח, 745N בריח בלבד ו־749N לשון בלבד. בקטלוג שלנו 16 מ־30 המנעולים הם לשון, רול או בריח ישר.

שלושה מנעולי אלומיניום אינם נועלים כלל: לשונית 12/45, לשון 1201 לידית בלבד ורול קטן. הם מתאימים לחדר פנימי, לא לדלת חיצונית. מי שמחפש נעילה בוחר דגם עם חור צילינדר ומוודא את פרופיל הצילינדר: בדגמים שמציינים פרופיל יש 5 אירופאיים ו־2 אובליים, והצילינדר חייב להתאים.

מנעול פנימי בלבד, צילינדר או כפתור, ובטיחות ילדים

בדלת מרפסת ההזזה ננעלת בדרך כלל מבפנים: ידית שקועה בכנף ובריח קטן בצורת וו. סט סקריניו בקטלוג כולל ידית סיבוב בפנים, ידית עם חריץ לפתיחה חיצונית וכיסוי עם ליבה, בגימור מוברש או שחור. הוא מתאים לדלת של חדר שירות, לארון הזזה ולדלת פנים. מי שצריך להיכנס מבחוץ במפתח בוחר מנעול עם צילינדר בצד החיצוני.

בדלת שמובילה למרפסת או לחדר שהילדים בו, השאלה היא איפה נמצאת הידית. ידית בגובה ילד מאפשרת לפתוח את הדלת בלי מבוגר. ALUMIL מציעה לשם כך נעילה רב־נקודתית שמורכבת בגובה 1.5 מ׳, בגובה ששומר אותה מחוץ להישג של ילדים קטנים, לדלתות מרפסת בהזזה, בהרמה והזזה ובכנף על צירים. היא עומדת בתקן EN 13126-1/19. העיקרון חל על כל דלת: נעילה נוספת גבוהה, שמבוגר פותח בקלות וילד לא מגיע אליה.

צילינדר מול כפתור הוא החלטה נפרדת. בדלת שדרכה יוצאים מהבית, בצד הפנימי מותקן כפתור או ידית שפותחים בלי מפתח; צילינדר עם מפתח משני הצדדים דורש מפתח תלוי ליד הדלת, וגם אז הוא מאט יציאה. צילינדר נמדד ממרכז בורג הקיבוע. המדידה והבחירה בין סוגי צילינדר מפורטות במדריכים נפרדים.

איך מזהים ומודדים: חמש קריאות לפני שמזמינים

קודם בודקים אם בכלל מדובר במנעול רדום פשוט. מערכות אלומיניום ישראליות מודרניות נבנות סביב נעילה רב־נקודתית: אצל כליל, בלגי פלוס 7100 לחלונות ולדלתות הזזה מוגדרת עם כנף עד 140 ק״ג ונעילה רב־נקודתית, ובאוהאוס 2600 להרמה והזזה, עם פרופיל ברוחב 77 מ״מ, כנף עד 400 ק״ג ונעילה רב־נקודתית. אם הידית שלכם מניעה כמה בריחים לאורך המסגרת, מנעול צר לא יחליף אותה, ובקטלוג שלנו אין מנעול רב־נקודתי לאלומיניום. במנעול רב־בריחי של Giesse, למשל, הצילינדר הוא צילינדר אירופאי שמחליפים בנפרד.

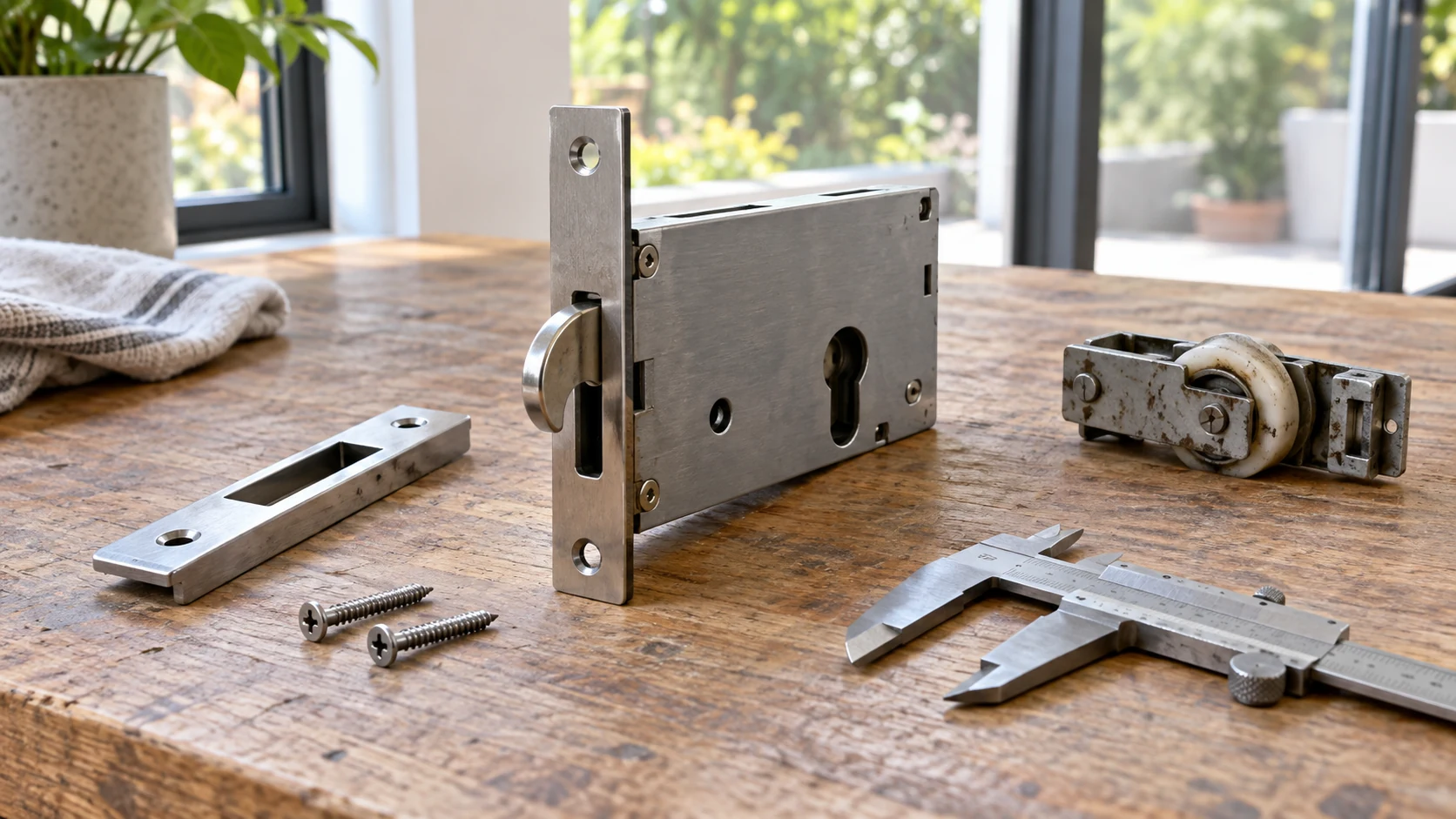

כשהמנעול רדום, חמש קריאות מזהות אותו. בקסט: מקצה החזית למרכז חור הצילינדר. אורך חזית: במנעולי הוו שבדקנו אצל היצרנים 196.9 מ״מ אצל Alpro ו־174.6 מ״מ אצל Adams Rite. רוחב חזית: 22 מ״מ אצל Giesse ו־25.4 מ״מ אצל Adams Rite. מרחק הברגים. ופרופיל הצילינדר, אירופאי או אובלי. את כולם מודדים על המנעול עצמו ולא מנחשים לפי הדלת.

מוציאים את המנעול לפני המדידה, כדי שהקליבר יגיע לשני קצות החזית. את הנגדי מצלמים בעמוד עם סרגל בתמונה: הצורה והמרחק בין חורי הברגים בו מראים אם הוו החדש ייכנס אליו. גם צורת הקצה קובעת, כפי שרואים בדלתות עץ: חריץ ישר מתאים לחזית ישרה, וחריץ מעוגל לחזית מעוגלת.

את הרישום של הספק קוראים כך: ברישום 1/25 או 2/25 המספר שאחרי הלוכסן הוא הבקסט, והספרה שלפניו מבדילה בין סוגי מנעול. כשיש צילום של המנעול הישן ושל החזית, אפשר לאשר התאמה בלי לנחש.

החלפת המנעול: מה לעשות עם הנגדי ועם הדלת הפתוחה

ההחלפה עצמה קצרה, והעבודה הקשה היא הנגדי. מפרקים את ברגי החזית בקצה הכנף, מוציאים את הצילינדר לפי הוראות מדריך הצילינדר ומושכים את המנעול מהחלל. במנעולים שהידית מחוברת אליהם, ISEO מציינת חורי מעבר לציר ולברגי השלט, וצריך לפרק גם אותם. חוזרים עם המנעול החדש: הוא נכנס ביד, בלי כוח. מנעול שנכנס בכוח נתקע, ובדגם MN1008 המפרט אומר זאת במפורש.

את הנגדי מיישרים לפי הוו. מורחים סימן על קצה הוו, סוגרים את הכנף ומסובבים את המפתח: הסימן על הנגדי מראה איפה הוו נוגע. אם הוו נוחת על הנגדי במקום להיכנס אליו, הנגדי גבוה או נמוך מדי, או שהכנף שקעה. לכן קודם מיישרים את הכנף על הגלגלים, ורק אז מזיזים את הנגדי: הזזה לפני כן תתקן את הבעיה היום ותחזור אחרי כוונון.

בודקים כשהדלת פתוחה. מסובבים את המפתח חמש פעמים, הוו יוצא ונכנס בלי חיכוך. רק אחר כך סוגרים ובודקים שהכנף לא זזה כשמושכים. אל תסגרו כנף כשהוו בחוץ: הוא פוגע בנגדי ובקצה העמוד. הוו יוצא רק כשהכנף סגורה במקומה.

• הדלת פתוחה, והמנעול בלי הברגים שמחזיקים אותו.
• מוציאים את הצילינדר לפני הוצאת המנעול.
• המנעול החדש נכנס ביד, בלי פטיש.
• סימן על קצה הוו מראה היכן הוא פוגע בנגדי.
• חמש סיבובי מפתח בכנף פתוחה, ורק אז סוגרים.

דלת הזזה לא ננעלת: קודם הגלגלים, אחר כך המנעול

בדלת הזזה משקל הכנף נשען על הגלגלים. כשהם נשחקים, הכנף שוקעת מילימטרים בודדים, והוו, שמיושר לנגדי, פוגע מתחתיו. Andersen מסבירה כך את הבדיקה: פותחים מעט את הכנף ומסתכלים על הפער בינה לבין המסגרת מלמעלה ועד למטה; אם הפער אינו שווה, הכנף דורשת כוונון. אחרי כוונון הגלגלים ייתכן שצריך לכוונן גם את הנגדי. גם משטרת שורווד בארצות הברית כותבת: שומרים על המנעול ועל הגלגלים בכוונון תקין.

הסדר הנכון הוא ניקוי, בדיקת גלגלים, כוונון ורק אז זזים לנגדי. מנקים את המסילה התחתונה מאבק וחול: בתיאורי הגלגלים שלנו מצוין שגלגל חדש על מסילה פגומה יישחק מהר. מסובבים כל גלגל ביד ומחפשים שטח שטוח או סדק. בסטים עם כוונון גובה, כמו 7000 ו־9000, מכוונים עד שהכנף ישרה, נסגרת אל המסגרת ואינה נוגעת בחלק התחתון של הפרופיל. Andersen מציינת שקעי כוונון שמסובבים במברג שטוח בפינות התחתונות של הכנף.

מחליפים את כל הגלגלים בכנף יחד, בסט זהה. בסט 9000 יש ארבע יחידות: שתיים לכל כנף, אחת בכל צד. סט 7000 נמכר בשלוש גרסאות: אלומיניום כפול עם שני גלגלים בגוף, אלומיניום יחיד ופלסטיק לכנף קלה. בגלגלי חלונות וויטרינות הקטרים הם 18 ו־24 מ״מ בסדרת אומגה ו־35 ו־38 מ״מ בגלגלי ויטרינה. מודדים את הגלגל הישן: גלגלים נבדלים בקוטר, ברוחב ובצורת הבית.

מה עושים כשצריך לבחור סוג גלגל? בקטלוג אין פריט אחד שמציין משקל כנף מרבי, ולכן לא מורכב סט בלי לדעת מה משקל הכנף. כליל מציינת כנף של עד 140 ק״ג בבלגי פלוס 7100 ועד 400 ק״ג בבאוהאוס 2600 בהרמה והזזה. הפער הזה מראה שגלגל שמתאים לכנף אחת לא בהכרח מתאים לאחרת.

נעילה שנייה, נגד הרמה וטעויות נפוצות

דלת הזזה פגיעה בשני כיוונים: פריצה של המנעול והרמה של הכנף מהמסילה. משטרת שורווד מתארת את הסיכון, שדלתות הזזה ישנות ניתנות להרמה מהמסילה, ומציעה פין שעובר דרך הכנף הנעה והנייחת, חוסמי מסילה ומדבקות על הזכוכית. נגד הרמה הוא חוסם בערוץ העליון, שמקטין את הרווח כך שהכנף לא עולה מעבר לתחתית המסילה. בקטלוג אין חוסם כזה כפריט נפרד.

מנעול שני נותן שכבה נוספת, ובדלת הזזה כדאי להתקין אותו בגובה אחר מהראשון. דגם IBFM 447/S מוסיף לוו פין: לפי תיאור המוצר, הפין נכנס לחור נפרד בנגדי ומונע הרמה והזזה, והמנעול נפתח בצילינדר. בכנפי זכוכית בלי פרופיל יש חובק יחיד, שהבריח שלו נכנס לנגדי בכנף הנייחת או במסילה, וחובק כפול שנועל שתי כנפיים זו לזו. חנות עם פותחן יכולה להשתמש במנעול חשמלי: Dorcas סדרה 89 ב־12VDC, עם גרסה צרה לפרופיל אלומיניום וגרסת שבת.

הטעויות שחוזרות: מזמינים לפי אורך חזית בלי בקסט; מערבבים פרופיל צילינדר אירופאי ואובלי; מזיזים את הנגדי לפני שבדקו את הגלגלים; מחליפים גלגל אחד ולא את כל הכנף; מורחים שמן על מסילה מלוכלכת; סוגרים כנף כשהוו בחוץ; ומזמינים מנעול צר לדלת רב־נקודתית של מערכת, שאין לה תחליף כזה.

• בקסט נמדד מקצה החזית, לא מקצה המנעול.
• וו לדלת הזזה, לשון או רול לדלת על צירים.
• הגלגלים והמסילה נבדקים לפני הנגדי.
• כל הגלגלים בכנף מוחלפים יחד.
• נגד הרמה ומנעול שני בגובה אחר משלימים את הראשון.
